Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1005 - 10.11.19 at 23:01:47
Print Post
Schema 2


Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1006 - 12.11.19 at 20:01:30
Print Post
Non conosco questo tipo di configurazione per cui non ti posso rispondere, dato che io uso un altro schema diverso rispetto al tuo.


Ciao a tutti
Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1007 - 14.11.19 at 06:21:22
Print Post
Ciao Cavallino

Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1008 - 14.11.19 at 06:21:34
Print Post
Sveglio presto?

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1009 - 14.11.19 at 21:53:51
Print Post
Ciao xardas  e si tutte le mattine sveglia alle 5 pure io,ne frattempo se ti interessa guarda questo video cosi vedi l'inverter a che punto e arrivato.
https://www.youtube.com/watch?v=BCnh_JOpjJU


Ciao a tutti
Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1010 - 15.11.19 at 19:42:11
Print Post

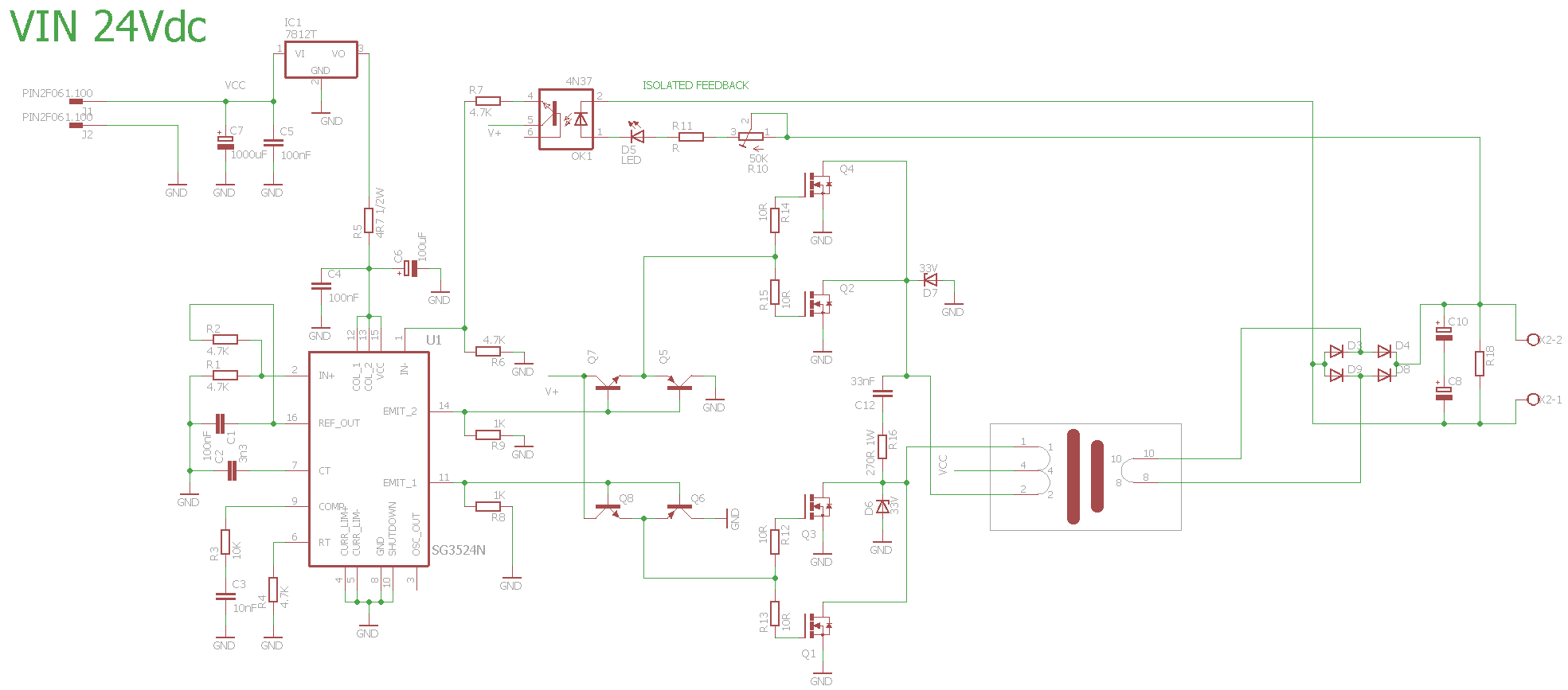

Cavallino per caso hai una soluzione per un 24V di alimentazione?? Cosa bisogna modificare sullo schema SG3524? Per avere più potenza anzichè un 12V

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1011 - 16.11.19 at 09:07:19
Print Post
Il data Datasheet SG3524N porta una alimentazione da 8/40 volt, per cui io quando ho bisogno più potenza faccio cosi.
Inserisco un stabilizzatore UA 7816 cosi facendo sul pin 15 le mando una tensione di 16 volt e sui pin 11 e 14 mi ritrovo un pwm a onda quadra pari a 16 volt di picco, dato che sul gate più di 19 volt non  le puoi mandare ,al massimo puoi arrivare a 18 volt per e un rischio per i mosfet, tranne se usi mosfet  che hanno di bisogno un pilotaggio del gate pari a 30 volt.



Ciao a tutti
Back to top

IP Logged

kekko.alchemi
Forum Administrator
*****
Offline


EA Lab

Posts: 1690
Location: Tusculum
Gender: Male
Zodiac sign: Scorpio
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1012 - 16.11.19 at 23:27:51
Print Post
Ciao Cavallino, ciao Xardas è sempre un piacere leggervi! Come va questo mulo di inverter dopo tutto questo tempo? Hai provato a stimare il rendimento fra potenza in ingresso e potenza in uscita?

Un saluto a tutti, Kekko!  Smiley

Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1013 - 17.11.19 at 08:46:21
Print Post
kekko.alchemi wrote on 16.11.19 at 23:27:51:
Ciao Cavallino, ciao Xardas è sempre un piacere leggervi! Come va questo mulo di inverter dopo tutto questo tempo? Hai provato a stimare il rendimento fra potenza in ingresso e potenza in uscita?

Un saluto a tutti, Kekko!



A me spiace per come è MORTO questo forum!! Cry

Non c'è più interesse di nulla se non con 1-2 utenti fissi...Comunque Io ho adottato la modifica con il 7815 come anche tu dicevi di aver fatto però trovo che il regolatore scalda maledettamente appena lo si alimenta il circuito, anche a vuoto, perciò non saprei....Può essere che non uso i mosfets fast switching? I migliori sono IRFB4310, IRFZ48N ecc ecc...
Oltretutto non sto riuscendo a isolare bene l'uscita con l'ingresso per ragioni di sicurezza...La lettura del feedback è migliore se metto le masse in comune anzichè usando l'opto 4N35 o PC817...Evidentemente non lavorano nella zona lineare?

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1014 - 17.11.19 at 17:42:45
Print Post
Ciao kekko.alchemi
  si prove già fatte su tutti i punti di vista, come ben sai il mulo lavora alla grande solo che la sinusoidale non e propria perfetta, per cui ci sto lavorando a renderla quando più perfetta possibile .Poi per il resto tutto bene solamente un po' di acciacchi della vecchiaia.


Ciao a tutti
Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1015 - 17.11.19 at 18:03:49
Print Post
Ciao xardas
Per regolatore cosa intendi i finali che ti riscaldano troppo, oppure  il foto accoppiatore che riscalda. Se sono i finali il motivo perché riscaldano troppo e perché le mandi troppo segnale di ampiezza larga ,in pratica questi devono lavorare con ampiezza pari a meno del 50% quando sono a vuoto per poi portassi intorno a 75% con il carico. Detto questo per sapere la posizione giusta del tuo trasformatore devi fare per come da schema ,in pratica devi mettere un amperometro sulla  alimentazione e verificare che a vuoto non ha nessuno assorbimento al massimo 100ma.per fare questo prava devi mettere un trimmer sul pin 9.

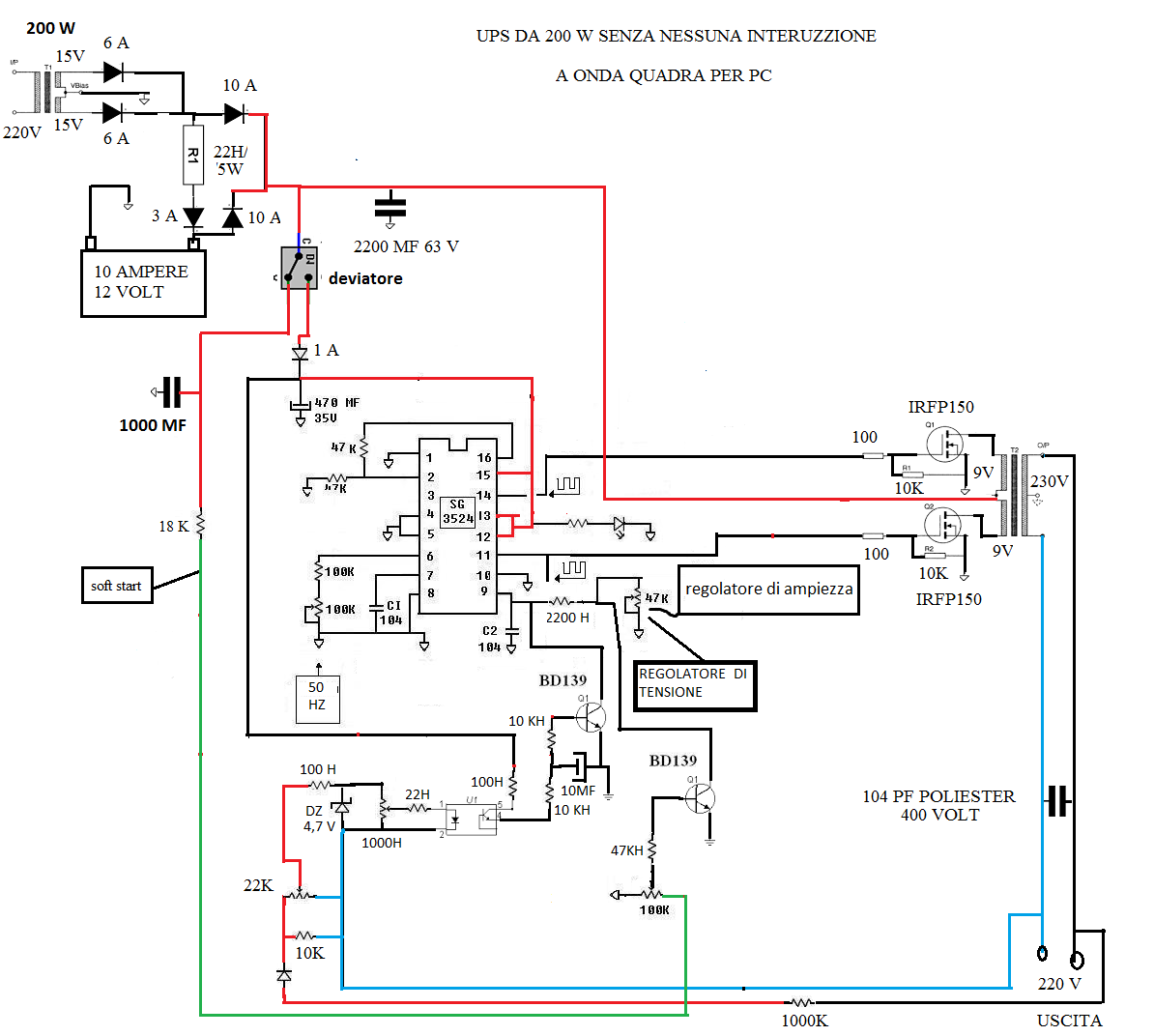

Lo schema  che vedi non a che vedere con il tuo ma a linea di massa siamo li, difatti tempo fa ho fatto questo UPS e lavora bene, Se vuoi ne puoi prendere spunto



Ciao a tutti
Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1016 - 17.11.19 at 19:36:18
Print Post
Ciao Cavallino
Ok ok ho capito allora! Deve essere problema di ampiezza tarata male Grin

Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1017 - 17.11.19 at 19:38:19
Print Post
A vuoto comunque assorbe circa 150mA....
Il problema del feedback mi perseguita poiché non riesco a variare la tensione da 350Vdc circa fino ad un minimo. Attualmente sto mandando il segnale sul pin 2 anziché il pin 1 e 9. Con questo sistema noto che i finali scaldano insieme e senza aletta tengo circa 160W

Back to top

IP Logged

xardas
God Member
*****
Offline


La resistenza è una condizione
mentale

Posts: 746
Gender: Male
Zodiac sign: Taurus
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1018 - 17.11.19 at 19:46:10
Print Post
Il feedback senza opto risulta più preciso e veloce. Se uso l opto invece ho una lettura imprecisa e l integrato modula male se seguo lo schema che ti ho mandato

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1234
Gender: Male
Zodiac sign: Sagittarius
Re: COME REALIZZARE UN SEMPLICE INVERTER
Reply #1019 - 17.11.19 at 21:24:06
Print Post
OK vedi come meglio puoi fare pero se non metti un trimmer sul pin 9 non puoi regolare il l'ampiezza del segnale, con lo scema tuo non hai controllo sul segnale.


Ciao a tutti
