Buon Giorno,

Premetto che ho in atto un installazzione classica da 4,5KwP con scambio sul posto

Ma dato che ho trovato a prezzo interessante dei pannelli fotovoltaici usati da 235W
Allego targhetta vorrei montarne una 10 visto che ho un altra falda libera.

Ma qui voglio fare da me quindi vi chiedo consiglio.

Come inverter googleando il più patabile "ho aperto topic separato"

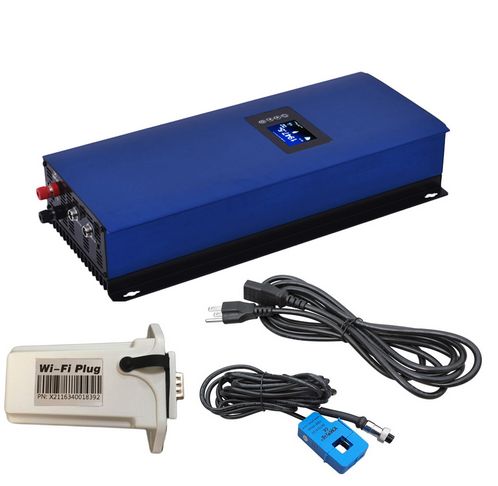

sembrerebbe come da foto allegata il SUN2000GTIL2-LCD
che è un 2000 W MPPT onda sinusoidale pura Legame di Griglia Solar inverter
con interno limitatore, modalità di scarica della batteria DC45-90V a AC230V

Scelto appunto perche è MPPT quindi presumo
possa anche gestire accumulo a batteria  esatto ?

Inoltre ha il sensore WiFi per me comodo dato che sarei distante dal contatore
per lavorare senza immissione nella rete cosi non vado ad impattare
con altro impianto con immissione che spero mi installino a breve

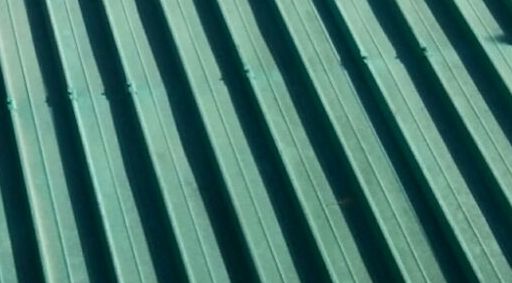

I pannelli dovrei fissargli su un tetto in lamiera Agregata Allego foto
Sapete dirmi che staffe accessori servono per fissarli a questo tipo di falda ?

Ora i dubbi che ho sono :

Questi 10 Pannelli come gli collego tra loro ?
Porgo meglio la domanda che stringe mi consigliate tra serie e parallelo

Avete uno schema con magari le sigle dei pezzi che devo comprare per realizzzare
il quadro di interconessione con i relativi fusibili sezionatori scaricatori
e quando altro necessario

Inoltre se vorrei mettere una batteria per accumolo per avere un 500W
durante le ore di non produzione che batterie consigliate ?

Grazie

emuland2 wrote on 02.03.18 at 16:21:20:


Per ora ne ho presi solo tre proprio nel dubbio che non fossero buoni.
Per provare la loro qualità se mi spieghi come posso verificare se siano buoni o scarti
da cestino mi farebbe molto piacere cosi so se ordinare gli altri o meno ?

Oltre a questo sai dirmi nulla sui miei dubbi scritti su ?

Grazie

Dati di Input di questo inverter

Gamma di Tensione in ingresso
45-90vdc

Max tensione di ingresso DC
90 V

potenza di picco di monitoraggio tensione
50-90 V

Dati di uscita

potenza di uscita Max
2000 W

Tensione nominale
230 v ac
In poche parole non fa da mppt per come avevi citato sopra,il regolatore di carica va messo separato.
Dato che la sua tensione di ingresso varia da 45 fino a 90 volt cc,e avendo 10 pannelli da 230 w se non ricordo male puoi fare benissimo due stringhe come discesa collegando 4 pannelli in serie e parallelo e una solo con due pannelli in serie

Ecco lo schema del tuo impianto con 10 pannelli.
Tieni presente che non c'è di bisogno di nessun diodo di non ritorno,perché tale diodi esistono a bordo dei  pannelli.
Tale schema si riferisce se l'energia prodotto viene consumata durante le 24 ore,se non la consumi hai di bisogno di tre regolatore di carica ,oppure un circuito che quando le batterie sono cariche stacca l'energia che proviene dai pannelli e le riattacca quando la tensione delle batterie arriva a 50 volt

Punto uno il sezionatore quadripolare deve essere pari alla potenza che ti interessa ti faccio un esempio in riferimento allo schema citato sopra.
1)Lavorando con due pannelli messi in serie e due a coppia e supponiamo che i pannelli sono da 250 w cadauno ,si ha una potenza da 250 x 2=500w x 2=1000 w di picco per ogni tringa.
Per cui 1000/58 v a pieno carico=18 ampere va rotondato a 20 ampere,a questo punto hai di bisogno di un sezionatore da 20 ampere (C 20) Quadripolare.
2)Per il regolatore vedi tu se riesci a trovare un regolatore di carica da 3 kwatt a 70 volt e confronta il suo costo ,oppure lavori con un regolatore da 20 ampere per ogni tringa ,pero in questo caso ne hai di bisogno 3 che corrisponde uno per ogni tringa.
3)Per le batterie non ti posso aiutare questo e una decisione che devi prendere tu e valutare i cicli e il suo costo.
4) Ti facci presente che con un 20 ampere quadripolare puoi arrivare a una potenza di 80 ampere x 58 v =4640 watt. penso che sia più che sufficiente per un far bisogno domestico.
Nota le batterie della macchina quelli a trazione non sono buoni,al massimo puoi usare le batterei a gel quelli che usano sulle macchine elettriche.
4) Il scaricatore se lo vuoi mettere  male non fa,ma in ogni caso non serve a niente ,per il mio punto di vista,importante che tutta la struttura dei pannelli sono messi a terra con una bella treccia da 50 mm quadri oppure due discese da 35 mm quadri.

Buon Giorno

Cosa importante dato che non sono un esperto
Mi aiutate a capire come sie fa per valurare la bonta del pannello fotovoltaico ?

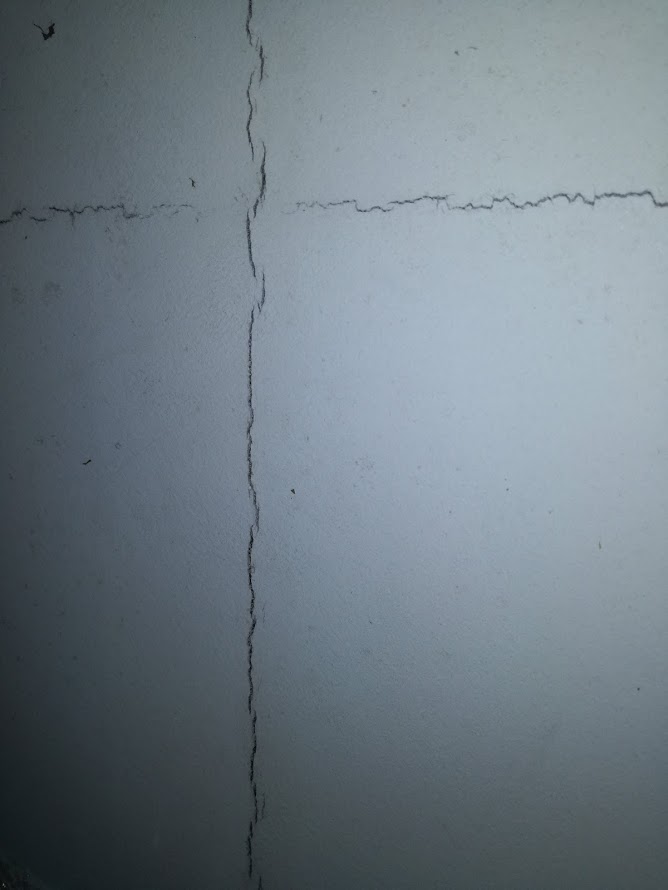

Allego due foto dietro noto queste diciamo crepe attono le singole celle
Non so se sia una cosa normale o no in un pannello fotovoltaico usato
Sono leggere frotnalmente sembra tutto ok
E al sole ho misurato mi tira fuori 30V ma se mi spiegate come si fa per analizzare
e capire se questi pannelli usati se sono buoni o meno mi farebbe piacere prima
che procedo con ordinare gli altri.

Grazie

In riferimento al quadripolare anche se a un polo libero non succede niente.
In ogni caso e un normale magneto termico in corrente alternata (AC)  e non DC.
Questo ti serve per staccare le strige se devi fare qualche lavoro sulle batterie.
Per il regolatore di carica anche se hai un solo pacco batterie  le poi mettere tutti i regolatore che vuoi ,perché ogni regolare lavora indipendente su una sola stringa,per cui se hai 4 stringe puoi usare benissimo 4 regolatore di carica.
Nota la messa a terra di tutta la struttura deve essere indipendente da quella di casa ,da notare che una sola testina di terra  e poco come minimo ne deve mettere 4 per avere una buona efficienza.
Il pensieri mio per i scaricatore e solo personale,poi dipende da te se metterli oppure no,se pure caso un fulmine ti colpisce la struttura e la messa a terra e finta non ti puoi immagine cosa succede.
Per tale motivo cerca di lavorare bene sulla struttura con le dovute cautele di una buona messa a terra,

cavallino wrote on 06.03.18 at 17:48:06:


A ok avevo chiesto perche ricordo che sui salvamotori
quando si voleva usare il tripolare sul monofase si doveva far girare
una fase ridontanta sul polo libero altrimenti scattava per squilibrio di carico
credevo era la stessa cosa anche qui

cavallino wrote on 06.03.18 at 17:48:06:


Scusa ma se è AC funziona anche sulla DC ?

O lo usi come semplice interuttore di sezionamento
e non nella sua funsione di magnetotermico ?
In quel caso allora nello schema che mi ha propsoto non mi conviene
mettere dei fusibili ?

cavallino wrote on 06.03.18 at 17:48:06:

Capito

cavallino wrote on 06.03.18 at 17:48:06:

Allora riassumo per vedere se ho capito
perche su questo ho molti dubbi e non so scelgiere anche sulla corrente
di Carica dei singoli regolatori perche in teroria nbon è detot che un alta corrente di carica sia positivo magari rischio di danneggiare prima la batterie o sbaglio ?

Allora facciamo una breve analisi
Ogni regolatore ha 3 connettori ovviamente a due positivo e negativo 6 contatti

1Ingresso Dai Pannelli Solari 2Uscita alla Batteria da caricare 3Uscita al Carico

Per gli Ingressi Ok ogni ingresso di ogni regolatore va ad un stringha diversa
ovviamente rispettando la la tensione della stringa sia supprotata dalla tensione
max in ingresso del regolatore

Vediamo come collegare Uscita Batteria del Regolatore
Se ho un pacco batteria a piu elementi cosa vanno:

In caso ho un pacco a 48V stessa tensione delle tre stringhe collegate
come da tuo schema proposto

Diciamo composto da 4 batterie da 12V o 24 elementi Plante da 2V

Diciamo ho tre stringe tre regolatori come gli suddivido ?

Io presumo:

Uno collego alla prima serie d'elementi a 24V

Il secondo alla seconda serie d'elementi 12V

E il terzo al Ultima serie di Elementi a 12V esatto ?

Come corrente del regolatore vedo dal dattasheet la corrente di carica della
battria che scelgo e da li mi regolo esatto?
Solitamente credo sia 1/10 della capacita giusto quindi batteria da 200A 20A
di carica esatto ?

E poi le uscite dei tre regolatori cosa si fa?

Vanno tutte in parallelo verso ingresso DC del inverter ?

Ho capito bene è cosi che si collegano i tre regolatori ?

Anche qui non devo usare diodi o quantaltro ?

cavallino wrote on 06.03.18 at 17:48:06:

Ma le palette di terra non dovrebbero essere collegate sempre tutte tra loro ?
E poi inverter non è collegato nel uscita alla terra di casa e quindi si chiude anche con la terra della strututra dei pannelli ?
Domanda ma in questi impianti mica si mette il negativo riferito a terra ?
Credo di NO giusto ?

cavallino wrote on 06.03.18 at 17:48:06:
Ma parli come numero di pali da infilare in profondita uno sopra altro o come numero di discese e di pali di terra singoli ?
Ho il pozzo che ha il tubo camicia esterna in ferro che scende un bel po sotto
ma da quello che so li non si collega mai la terra perche poi le correnti galvaniche
corrodono pima il tubo esatto ?

cavallino wrote on 06.03.18 at 17:48:06:

Questa tua cosa mi ha fatto molto pensare oltre che al impianto che sto realizzando
io anche a quello che mi dovrebbero fare quindi ho chiesto se anche al impianto
che mi stanno facendo mi stanno mettendo a terra la strututra
Dato che sul preventivo non ho letto di palificazioni di terra e mi hanno detto
che non va messo a terra perche è in calsse II
e la mia zona non è soggetta a fulminazioni frequenti
è vera questa cosa ?
O mi metto di punta per far mettere anche quella struttura a terra ?

Grazie
