Grande Elettro!

Servirà un descrizione dei pin per sapere come lavorano.

Grazie  ....merito vostro .

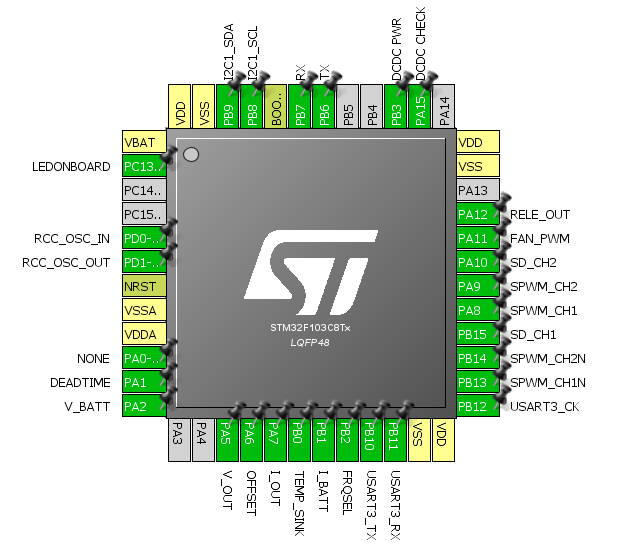

DESCRIZIONE :
PA1-->DEADTIME: ingresso 0-3.3V ,consente di modificare il DeadTime tra 0 e 4uS
PA2-->V_BATT: ingresso 0-3.3V ,consente di misurare la tensione batterie attraverso un partitore resistivo (consiglio di calcolarlo per ottenere circa 2V con la tensione nominale del banco).Richiede una taratura del fattore "ViFact" attraverso la connessione seriale (A breve un video sulla procedura)
PA5-->V_OUT: ingresso del feedback tensione uscita (seguire lo schema della precedente versione) e Richiede la taratura del fattore "VoFact" per la corretta visualizzazione sul monitor (in futuro sul Nextion).
PA6--OFFSET:ingresso usato per annullare l'offset dei sensori (la tensione OFFSET di tutti i sensori AC è 1.65V ...seguire lo schema della precedente versione).
PA7-->I_OUT:ingresso sensore corrente (SCT-030) per misurare e monitorare la corrente in uscita. Richiede la taratura del fattore "IoFact".
PB0-->ingresso NTC 10K connessa all'alimentazione 3.3V e con resistenza pulldown da 1K
PB1-->ingresso corrente Batteria ...ancora da decidere quale sensore sia il migliore
PB2-->FRQSEL: consente di modificare la frequenza in uscita 50/60Hz (sulla board risulta connesso al jumper  )
PB15-->SD_CH1: uscita per atttivare i driver (High=spento ;Low=acceso)
PA10-->SD_CH2: idem al PB15 ,ma del canale 2
PB13-PA8--> Uscite SPWM del canale 1
PB14-PA9--> Uscite SPWM del canale 2
PB6-PB7-->TX/RX: Seriale per connettere PC o Nextion (Prossima Release)
PB3-->DCDC PWR: uscita per attivare lo stadio DC converter
PA15-->DCDC CHECK: ingresso per controllare il corretto funzionamento dello stadio con resistenza pullup interna al micro (Open=Fail ,LOW= OK ).
PA12-->RELE OUT: uscita per comandare il rele di uscita . Si attiva solo se tutti i parametri rientrano nei range imposti nel settaggio
PA11-->FAN: uscita PWM per comandare un FAN (Le soglie di intervento saranno modificabili nella prossima release)

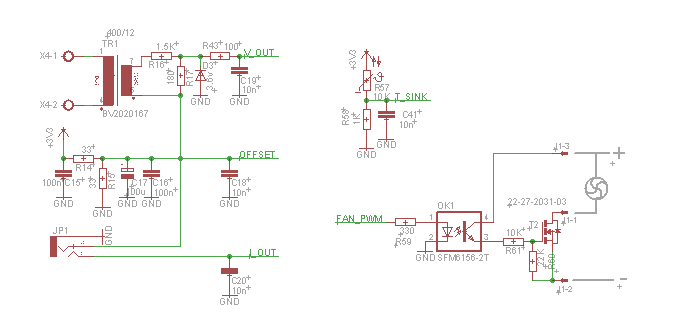

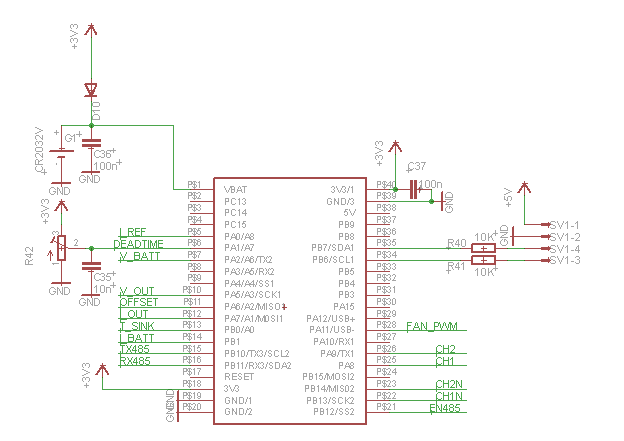

Schemi delle connessioni Base .
Manca il partitore resistivo per misurare la tensione batteria  (necessario ...altrimenti non si avvia  )

Elettro, non ho parole!! Si può dire che sei un genio o ti offendi perché "genio" è troppo poco?

lemax74 wrote on 15.06.18 at 20:09:21:

Bootloader ??
NoNo ...si programma direttamente con il programmatore ST-LINK V2

Ho però una brutta sorpresa ..che non sapevo ....
Il micro possiede 64Kb ...direte fantastico .

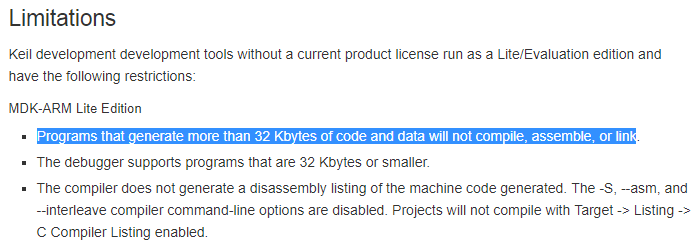

Ma il compilatore uVision MDK ...compila fino a 32K
e ...siamo vicinissimi a 32K

lemax74 wrote on 15.06.18 at 21:54:53:

Per le funzioni Base No ...,ma se non ottimizzo il codice dovremo lasciare qualcosa .
E' pur vero che sono stato uno sprecone ....tanto avevo 64K  ...avevo

Grazie ,grazie a tutti ...Per me è un onore e un piacere condividere progetti che possono tornare utili .

Per il codice ...sono riuscito a recuperare una manciata di kb ...forse arrivo a 6  ...sufficienti per completarlo
