Regolatore di carica MPPT,
17.08.17 at 19:55:21
Print Post

Ciao a tutti
Costruire un bel regolatore MPPT  cosi facendo sfruttiamo al massimo i panelli fotovoltaici

Le differenze PWM e MPPT

Un regolatore di carica PWM effettua il trasferimento di energia dai moduli FV tramite impulsi di corrente, durante
questi impulsi la tensione dei moduli FV è imposta secondo la tensione della batteria, dunque potrebbe essere
differente dal valore di tensione di massima potenza (Vmp) del modulo FV associato.

Un regolatore di carica MPPT,

invece, effettua una conversione elettrica DC/DC tra modulo FV e batteria, garantendo che il modulo FV lavori
sempre nel suo punto di massima potenza .
I regolatori MPPT sono dunque in grado di utilizzare tutta la potenza generata dal pannello per caricare la batteria,
a differenza dei regolatori tradizionali PWM che inviano alla batteria la corrente generata dal pannello.
Che ne dite  Wink


Ciao a tutti
Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #1 - 17.08.17 at 19:57:38
Print Post
Questo e il lavoro per l'autunno Smiley


Ciao a tutti
Back to top

IP Logged

lemax74
Senior Member
****
Offline


--------

Posts: 424
Location: Trieste
Gender: Male
Zodiac sign: Taurus
Re: Regolatore di carica MPPT,
Reply #2 - 17.08.17 at 22:25:29
Print Post
Bravo cavallino!!! mancava!

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #3 - 17.08.17 at 23:12:24
Print Post

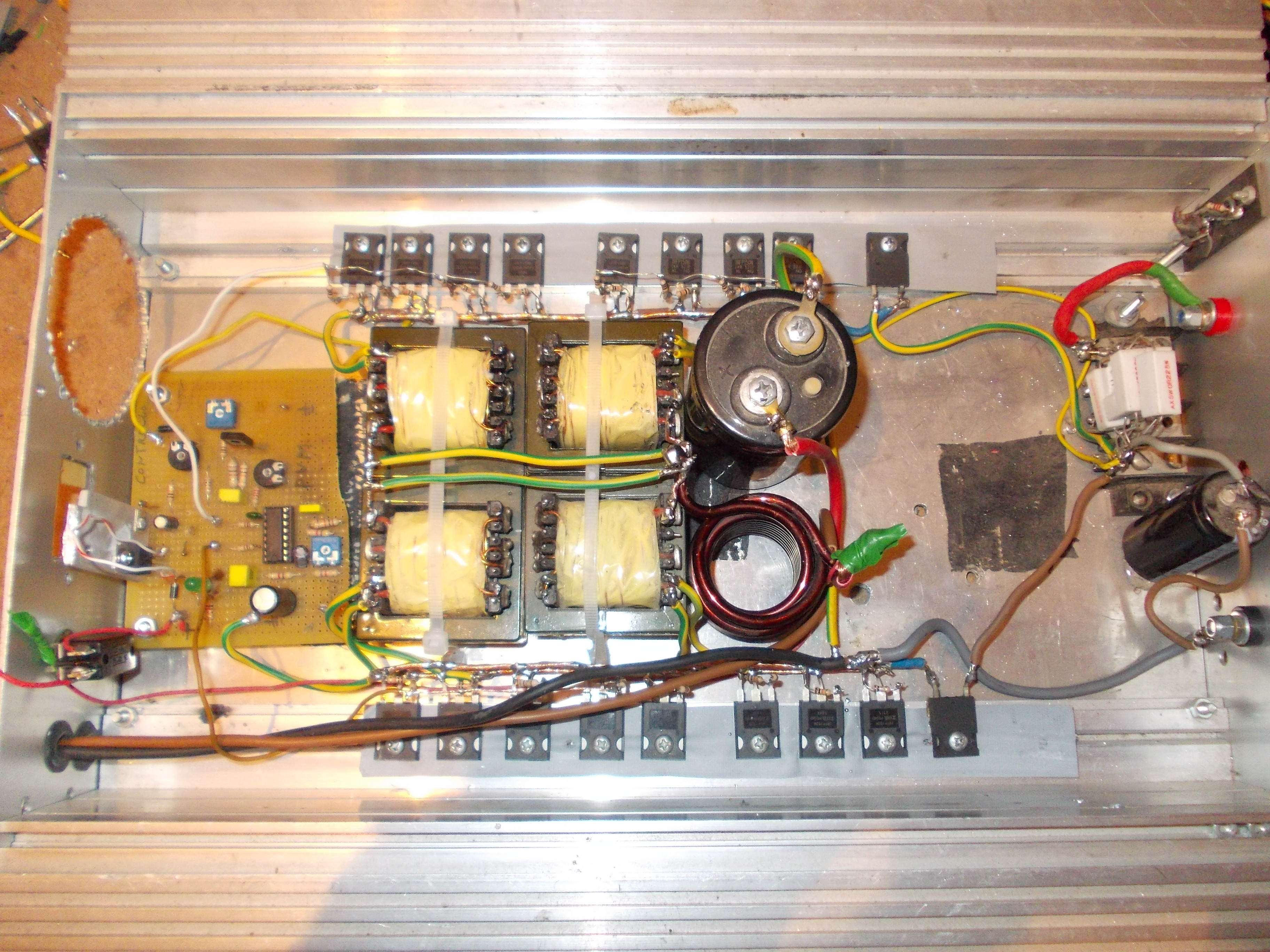

Pero serve collaborazione io come progetto sono a buon punto,sono arrivato a 1600 w di potenza
Un piccolo assaggino



Ciao a tutti
Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #4 - 17.08.17 at 23:19:44
Print Post
E in fase sperimentale diciamo che la parte di potenza va bene, con 18 volt di input pannelli si tira fuori 29,5 volt di uscita a pieno carico.
Invece con 28 volt si arriva a 32 volt,direi che siamo sulla strada giusta
Adesso manca il controllo di mantenimento a 26 v e altre fesserie se uno le vuole fare. Cheesy


Ciao a tutti
Back to top

IP Logged

ElettroshockNow
Forum Administrator
*****
Offline


yottawatt

Posts: 3916
Location: Roma
Gender: Male
Zodiac sign: Gemini
Re: Regolatore di carica MPPT,
Reply #5 - 17.08.17 at 23:36:43
Print Post
Cheesy ....sempre impegnato in nuovi progetti e tutti a 3 zeri di potenza .

Gli Mppt sono un'altro mondo e possono sfruttare al massimo il punto di produzione dei pannelli.

Vedo che usi un dc converter push Pull basato su SG.

Mi chiedevo su come volevi controllare in analogico il punto di massima produzione ?




Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma)
Impara a rubare con gli occhi (Papà)
Back to top
YouTube
IP Logged

lemax74
Senior Member
****
Offline


--------

Posts: 424
Location: Trieste
Gender: Male
Zodiac sign: Taurus
Re: Regolatore di carica MPPT,
Reply #6 - 18.08.17 at 10:39:39
Print Post
1600W!!!! Quali son le caratteristiche del tuo MPPT? Mi ricollego alla domanda di Elettro: Come segui il punto di massima potenza in analogico?

Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #7 - 18.08.17 at 11:25:01
Print Post
lemax74 wrote on 18.08.17 at 10:39:39:
1600W!!!! Quali son le caratteristiche del tuo MPPT? Mi ricollego alla domanda di Elettro: Come segui il punto di massima potenza in analogico?


Per adesso in analogico vedi il filo giallo che e collegato sulla scheda pwm ,poi si può modificare  a piacimento .
Per adesso sono in vacanza ci sentiamo fra una settimana.


Ciao a tutti
Back to top

IP Logged

lemax74
Senior Member
****
Offline


--------

Posts: 424
Location: Trieste
Gender: Male
Zodiac sign: Taurus
Re: Regolatore di carica MPPT,
Reply #8 - 18.08.17 at 12:14:49
Print Post
Buone vacanze

Back to top

IP Logged

ElettroshockNow
Forum Administrator
*****
Offline


yottawatt

Posts: 3916
Location: Roma
Gender: Male
Zodiac sign: Gemini
Re: Regolatore di carica MPPT,
Reply #9 - 18.08.17 at 12:27:05
Print Post
Buon meritate vacanze ....
e nel tempo libero sperimenta mentalmente  Wink


Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma)
Impara a rubare con gli occhi (Papà)
Back to top
YouTube
IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #10 - 24.08.17 at 00:38:01
Print Post
ElettroshockNow wrote on 18.08.17 at 12:27:05:
Buon meritate vacanze ....
e nel tempo libero sperimenta mentalmente  Wink


Le vacanze stanno finendo domani sera si rientra a casa.
Ne frattempo ho preso in considerazione le parole di Elettro  di mantenere la mente sempre allenata.
Sabato ti dirò come come sfruttare al massimo i pannelli fotovoltaici,pero ho visto anche un tuo video dove hai fatto delle prove in merito al regolatore di carica di cui sei più avanti di me .


Ciao a tutti
Back to top

IP Logged

ElettroshockNow
Forum Administrator
*****
Offline


yottawatt

Posts: 3916
Location: Roma
Gender: Male
Zodiac sign: Gemini
Re: Regolatore di carica MPPT,
Reply #11 - 24.08.17 at 16:48:50
Print Post
Nei video puoi vedere le prime prove ....
Sono andato avanti fino ala realizzazione di uno da 100A recuperando delle schede di potenza di una azienda fallita.
A parte lo stadio di potenza ,la difficoltà è l'algoritmo che gestisce il pwm .
Io ho previsto diverse configurazioni .
La più semplice è inseguire la tensione lato pannelli per rimanere nel punto di maggior produzione secondo le specifiche del produttore .
Ovviamente deve seguire anche la fase di carica  (carica;equalizzazione;mantenimento ...ecc),anche se non è detto che sia indispensabile .

Come ti dicevo l'algoritmo più semplice è seguire la Vmmp dei pannelli ,ma nel più complesso è far eseguire una scansione aumentando e diminuendo la corrente di carica per trovare il punto di massima produzione .

Io ho dalla mia parte un micorcontrollore e non ho mai pensato che si potesse fare in analogico .
Ecco il motivo della mia domanda ....sono curioso 😀



Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma)
Impara a rubare con gli occhi (Papà)
Back to top
YouTube
IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #12 - 24.08.17 at 17:13:29
Print Post
Bene adesso a arrivato il punto di spolverare il tuo capolavoro che hai messo a riposo e rimettilo in vita.
Pure io la pensavo come te difatti a tutti dicevo che era indispensabile,pero a prove fatti ho visto che in effetti rende abbastanza bene e ti da un sacco opzione sia a livello di carica che mantenimento e un piccolo insecutore per la tensione di ingresso.
Tale insecutore serve per fare abbassare il pwm quando la corrente e bassa,se il pwm  si lascia a metta potenza  quando la corrente e bassa i mosfet quando riportando a  zero la tensione e avviene l'effetto  contrario.
In effetti tale idea e buona perché ti fa anche desolfatazione .


Ciao a tutti
Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #13 - 24.08.17 at 17:22:08
Print Post
In questo video mostra le prime prove di base per capire come fare l'insecutore di tensione. Wink
https://www.youtube.com/watch?v=5ckuRi4LSOw


Ciao a tutti
Back to top

IP Logged

cavallino
Board Moderator
*****
Offline


--------

Posts: 1186
Gender: Male
Zodiac sign: Sagittarius
Re: Regolatore di carica MPPT,
Reply #14 - 24.08.17 at 19:38:40
Print Post
Principio  funzionamento di un regolatore di carica tradizionale


Ciao a tutti
