Mi viene in mente che potrebbero essere gli stessi IGBT a fungere da raddrizzatori. Potrebbe essere?

ElettroshockNow wrote on 14.08.17 at 00:46:13:


In effetti ha i relè tra ponte e rete, in ogni caso non serve per lo scopo.
Per adesso vado con una sola fase anche perchè al momento non ho la necessità delle tre fasi, in seguito si vedrà.

ElettroshockNow wrote on 14.08.17 at 00:46:13:


Come mai ne hai fatto a meno? Quel tipo di protezione sul lato DC è fantastica, col mio piccolo inverter mi sono divertito molte volte a mettere in corto la 220v e non ha mai fatto cilecca.

ElettroshockNow wrote on 14.08.17 at 00:46:13:

La cosa che invece mi interessa è proprio arrivare a un nodo DC tra rete e un elevatore DC DC.
Una domanda che mi sono posto è, cosa succede se per un motivo qualunque si invertisse fase e neutro sul prelievo dalla rete?

Chiarissimo, per la fase eccito un piccolo relè di pochissimi mA (in modo da non influire sul differenziale)tra fase e terra per eccitarne uno dimensionato allo scopo.
Sapevo cne la tensione in uscita avrà un calo dovuto alle perdite, personalmente non credo sia un grosso problema, comunque da me non ho mai misurato meno di 230 molto spesso anche 240.
In effetti il feedback è meglio sul lato DC. Alla prossima appena avrò qualche risultato.
Ti auguro un buon ferragosto.

Si  .
Come hai risolto per alimentare il Fly principale ?

Mi raccomando per le prime prove alimenta il ponte con un alimentatore limitato e imposta il deadtime alto .

È un bel Fly  .
Per la protezione lato DC la vedo difficile ,con quei grossi condensatori.
Per una protezione rapida il sensore hall sul BUS dc deve essere inserito tra il banco e il ponte ,altrimenti misura anche gli Spike dei condensatori .
E tu hai un bel banco ...

Diciamo che monitorare la corrente tra banco e ponte ha il doppio vantaggio di proteggere il ponte da problemi dovuti dal carico (es corto) e da un possibile incrocio (di solito errore umano) .
Sia l'arduinverter con il sensore Hall e sia il ponte da 1.5K con lo shunt eseguono la protezione rapida sulla DC .
Sul lato AC invece mi preoccupo solo da sovrassorbimento usando un comune trasformatore amperometrico.

È pur vero che lo stesso sensore viene letto dall'stm32 ogni 50uS ,quindi si potrebbe inserire nel firmware una protezione rapida ,ma ahimè non inferiore appunto a 50uS .

Altrimenti devi realizzare sempre usando lo stesso sensore con offset ,un comparatore a finestra .
Se la tensione è superiore a offset+V_sensore o inferiore a offset-V_sensore mandi in shutdown il ponte usando l'ingresso dedicato sulle tue schede driver.
In quel caso scendi sotto al uS di intervento con la garanzia di proteggerlo anche con un corto netto sull'uscita.

A livello firmware invece anche introducendo la modifica non credo che il ponte resista ..almeno che sia sovradimensionato

Si intendevo il lato AC .
In tal caso se l'intervento è rapido inferiore al uS il ponte sarà in grado di sopportare correnti molto elevate (bisogna leggere il datasheet) .

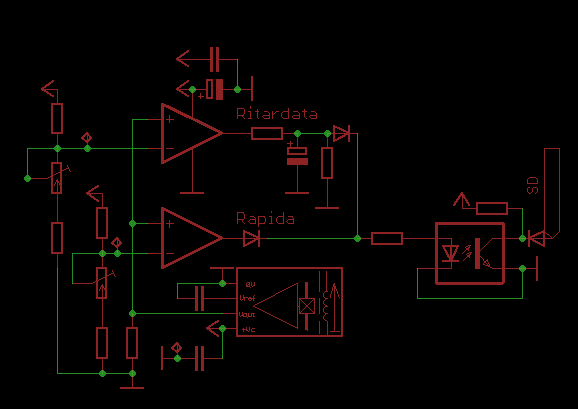

Il tuo schema è bellissimo con doppio comparatore ,ma adatto solo in dc .

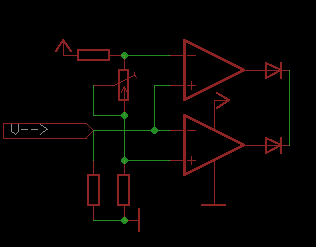

Ponendolo sulla linea AC dovrai modificarlo in comparatore a finestra perché dovrà rilevare una corrente alternata .

Esempio :
Intervento corrente 100A con sensore avente sensibilità 20mV/A .
Quindi quando scorreranno 100A avrai una tensione di 2V (0.02×100) che si somma alla Vref (di solito 1/2 Vcc ,quindi 2.5V) se la correte scorre in un verso o si sottrae nell'altro.
Il comparatore a finestra dovrà intervenire se la tensione sale oltre i 4.5V oppure se è  inferiore a 0.5V .
Solo così potrà intervenire in regime alternato .

Ovviamente parlo di sensori alimentati in singola ,invece per quelli duale il discorso è leggermente diverso.

Come ti dice l'stm32 misura in regime alternato la corrente ,ma lo fa ad una velocità molto bassa (relativamente ... 50uS) ...e penso che anche un bel igbt non possa resistere alla corrente di quel banco per così tanto tempo .

Mettere in parallelo più semiponti non è una cattiva idea ,ma serve ?
Dipende dalle tue esigenze ...calcola sempre che tutto dipenderà dal tuo prossimo progetto ....il survoltore

Ottimo  .

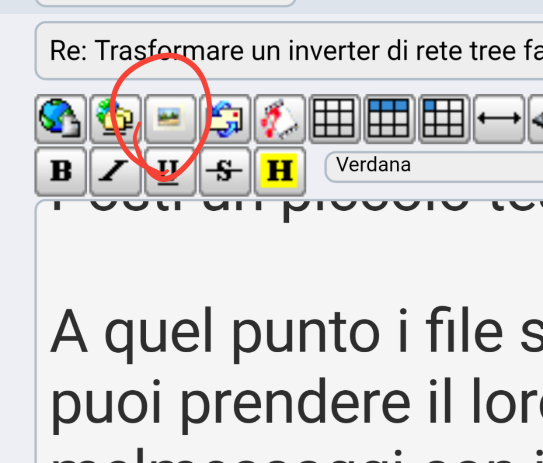

Per le immagini :
-se le alleghi è come una email ....tutte in fila a fine testo.

Altrimenti ti apri una discussione nella sezione "gli allegati degli utenti " chiamandola come ti pare ...io ho scelto "allegati di elettroshocknow"
Posti un piccolo testo e le immagini allegate .

A quel punto i file sono caricate nel server e puoi prendere il loro URL e incollarlo in altri  messaggi con il Tag " img "
