lemax74 wrote on 24.03.17 at 10:37:08:
Ciao Elettro,
come pensi di trattare questo segnale? lo livelli per avere una media della tensione e ti tieni comunque i picchi o lo spari nel micro così com'è?

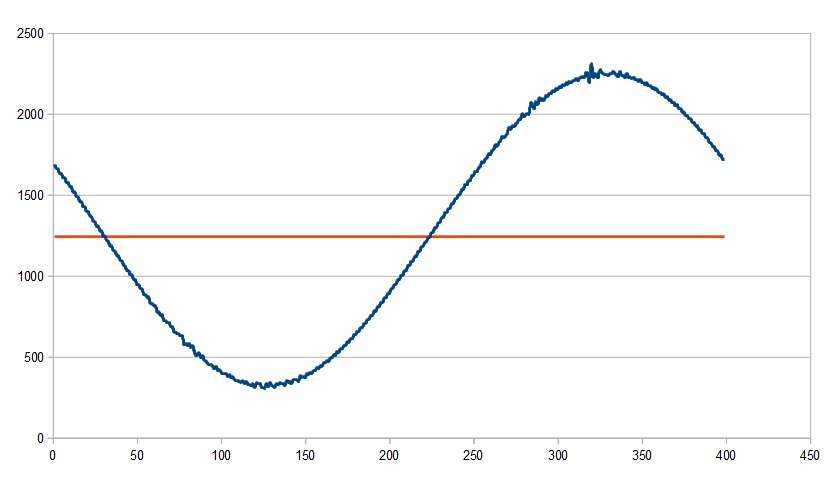

Il micro legge i due segnali provenienti dal ponte ,sfasati tra loro di 180°.
Questi segnali sinusoidali hanno un offset del valore di Vcc/2.
Questo offset nella realtà varia in funzione del carico perchè appunto cala la Vcc quando l'inverter è sotto carico.
La mia intenzione è fare la semplice formula V_out = FB_V1 - FB_V2
ottenendo un valore della tensione in uscita indipendente dall'offset ,quindi non soggetto al carico.
Ora ....
Senza usare condensatori di livellamento posso :
-far calcolare la tensione RMS per ogni semiperiodo e correggere ogni 10mS
-Usare una sinusoide di riferimento da comparare e correggere ogni 50uS
La differenza è abissale.... 10mS contro i 50uS
La prima soluzione è ovviamente la più semplice ,ma sogno la seconda
per la seconda soluzione devo risolvere la questione sfasamento ....
Stò simulando diverse semplici soluzioni ...vedremo
