xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #165 - 24.10.16 at 09:13:37	Print Post
	ElettroshockNow wrote on 23.10.16 at 21:04:54: Allora erano diversi venditori che li proponevano. ..oggi non ne vedo nessuno. Consiglio cmq di attendere per un eventuale acquisto perché dai test potrebbero risultare non buoni come dichiarano (altrimenti mi sarei aspettato una invasione sulla rete ...) Ok va bene... Ottima presentazione del progetto. Davvero interessante...In pratica può fare tutto questo firmware... Ok siamo qui ad avere news...Fossimo di li, saremmo di sicuro li ad aiutarti... Un altra osservazione: i Driver IR21844 sono stra fantastici..I tempi sono molto buoni e notevolmente diversi da tutti i driver che abbia mai visto...Capolavoro..Anche i MIC mi intrigano. Buon lavoro e buon progetto


	IP Logged

Milan New Member Offline New EALab Member Posts: 7	Re: Ponte H per inverter 3KW 24V Reply #166 - 27.10.16 at 18:29:07	Print Post

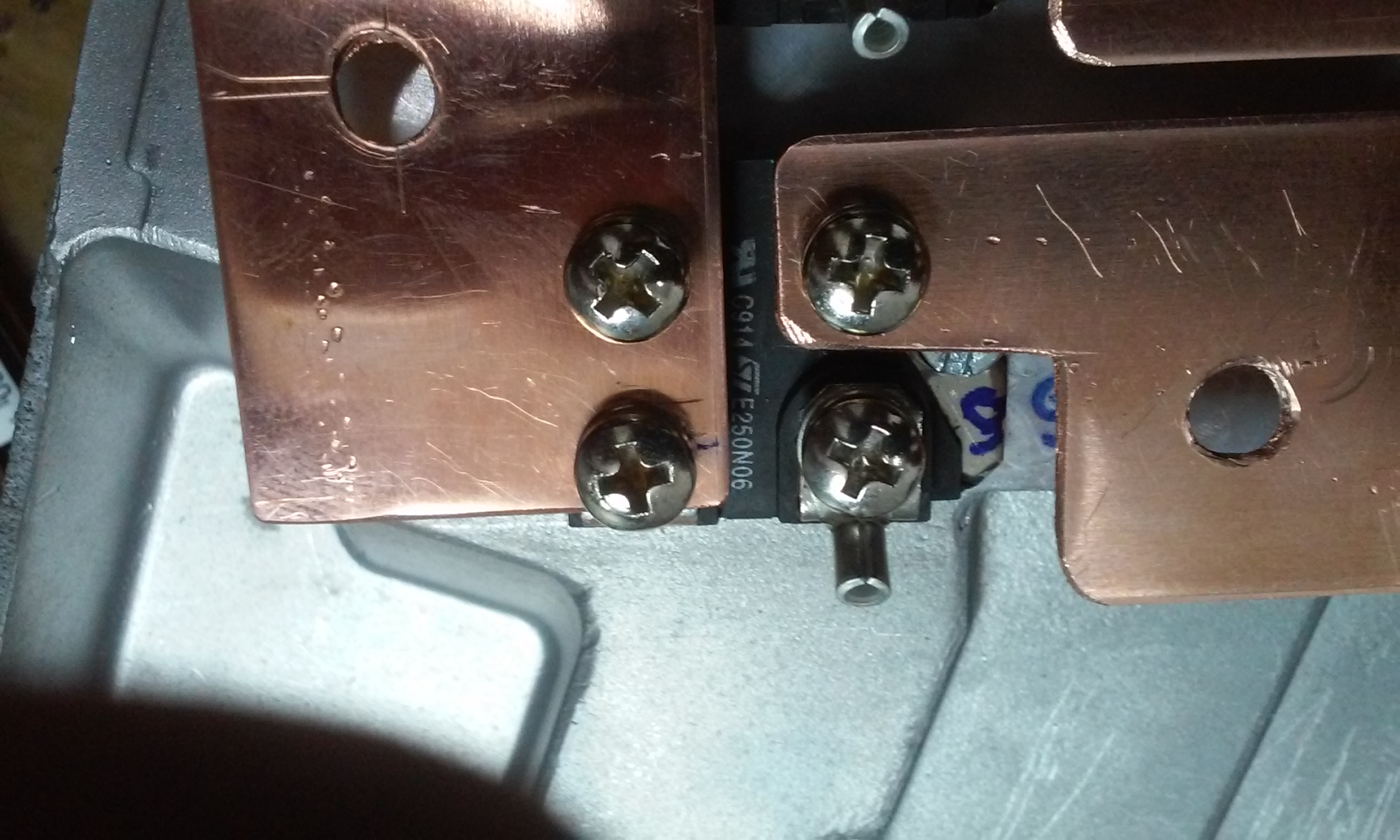

	Hello. This is my H bridge, which consists of the transistors STE250N06. I'm build it for my frend inverter 12-220 for starting fridge. Controll board is diy with attiny13 and ir2113s.

	20161026_220229.jpg ( 850 KB \| Downloads ) 20161026_220215.jpg ( 782 KB \| Downloads ) 20161026_220254.jpg ( 806 KB \| Downloads ) 20161026_220331.jpg ( 818 KB \| Downloads )
	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #167 - 27.10.16 at 19:52:54	Print Post
	fantastico

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #168 - 27.10.16 at 19:55:18	Print Post
	Le prove vanno a rilento per impegni personali. Cmq ho eseguito il test con selezione frequenza portante 16 o 32 Khz ...PERFETTA Come finisco il primo codice lo condivido per gli appassionati della sperimentazione

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

Milan New Member Offline New EALab Member Posts: 7	Re: Ponte H per inverter 3KW 24V Reply #169 - 27.10.16 at 22:00:23	Print Post
	Driver board that I made is 20kHz carier. Board is design by "nel65" and software is done by "Flopir" from elforum.ro (i find that there). This is the output wave.

	20161008_185834.jpg ( 838 KB \| Downloads ) 20161008_185613.jpg ( 802 KB \| Downloads ) 20161008_185225.jpg ( 810 KB \| Downloads )
	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #170 - 28.10.16 at 07:00:43	Print Post
	..complimenti Milan ,un'onda perfetta ...uno Siete proprio bravi ,sopratutto per aver creato un codice per il piccolo attiny. Il firmware ha il feedback tensione ?

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

Milan New Member Offline New EALab Member Posts: 7	Re: Ponte H per inverter 3KW 24V Reply #171 - 28.10.16 at 10:13:13	Print Post
	Grazie, No, the firmware do not have voltage feedback, only overload and start up delay. Wery simple project. And I did yours easy inverter with this driver board. I'm glad to find this forum. It is wery good.


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #172 - 28.10.16 at 12:45:08	Print Post
	...grazie a te . Peccato che non sia senza feedback altrimenti poteva essere usato anche su inverter con trasformatore. Il dc/dc stepup ?

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #173 - 28.10.16 at 12:55:35	Print Post
	Anch'io senza feedback ...per ora ... Eseguito test con ir2183 (meglio i 2184 per un possibile futuro se non troviamo i MIC ) . Montato su Breadboard e senza dissipatori ho riscontrato piacevoli sorprese . Non mi sarei aspettato un abbassamento del 50% dell'autoconsumo selezionando la portante a 32K . Ovviamente questa soluzione penalizza l'efficienza ,ma mi viene in mente una malsana idea ... E se si autoselezionasse ? Cioè, quando abbiamo piccoli assorbimento facciamo lavorare a 32K riducendo l'autoconsumo ...invece appena aumenta l'assorbimento abbassiamo la portante aumentando l'efficienza ... Bisognerebbe quantizzare a tavolino i pregi di questa soluzione ... Di seguito alcune foto di rito ... La tensione sul secondario è ridotta come valori da un partitore resistivo (non ho la sonda 100x ) Un salutone Elettro Appena ho un secondo attivo il feedback ... Ho anche controllato i tempi ancora a disposizione e sembra di averne in abbondanza ...uao La frequenza invece la devo rivedere avrò sbagliato qualche calcolo ...

	2016-10-28_12_42_35.jpg ( 136 KB \| Downloads ) 2016-10-28_12_41_17.jpg ( 151 KB \| Downloads ) 2016-10-28_12_42_10.jpg ( 119 KB \| Downloads ) Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

bulover55 Full Member Offline New EALab Member Posts: 216 Location: Toscana Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #174 - 28.10.16 at 18:05:02	Print Post
	Grande Elettro....sei una potenza .. veramente una bella idea quella di aumentare e diminuire frequenza in base all'assorbimento ...per quantificarne la differenza bisogna fare qualche test e due calcoli sul Biginverter viene aumentata e diminuita la capacita dei condensatori sul filtro di uscita per migliorare i consumi se si riesce con la frequenza della portante è ancora meglio... un saluto.. Bulover55


	IP Logged

Milan New Member Offline New EALab Member Posts: 7	Re: Ponte H per inverter 3KW 24V Reply #175 - 28.10.16 at 18:15:42	Print Post
	I'm using standard EI iron core, 1KW. For now. Your work is good, i'm waiting to see more of your work.


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #176 - 28.10.16 at 22:21:47	Print Post
	Eccellente Elettro. Pensiamo che hai avvolto X spire con un filo irrisorio di spessore ecco la caduta di tensione da dove deriva anche. Lasciamo il Feedback si sà. Comunque come filtro di uscita prevedi anche tu lo SWITCH di SCR o TRIAC?


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #177 - 29.10.16 at 13:30:36	Print Post
	Test FeedBack con controllo forma d'onda Test interfaccia grafica (visualizza il pwm) con semplice feedback Ora inizieremo i test Feedback con PID su entrambe le semionde. ...vediamo quando satura il piccoletto

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

Electronic90 New Member Offline New EALab Member Posts: 11 Location: Alberobello (BA) Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #178 - 29.10.16 at 14:13:39	Print Post
	Non vedo l'ora di chiudermi in laboratorio e mettere mani sul progetto, è fantastico, grande elettro 😁 Appena posso vi posto una foto del bambino (trasformatore) che ho "adottato" per il progetto, un bebè da 4000VA 😁


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #179 - 29.10.16 at 15:06:16	Print Post
	Fantastico.. A vederlo così sembra avere una altissima efficienza e impressionante velocità di feedback.... WOWWW Ascolta ma i finali nelle prove sono caldi? Così come è concepito il circuito, supporta anche gli AMATI MODULI IGBT?


	IP Logged
