Ciao a tutti .
Il progetto inverter prosegue e dopo la progettazione del flyback completamente isolato dal banco batterie bisognava trovare una soluzione per poter misurare la tensione del banco restando isolati.
Ci sono diverse possibili soluzioni ,dal convertitore tensione/frequenza a integrati dedicati a tale scopo.
Ho trovato uno schema di principio online basato su una coppia di operazionali e un fotoaccoppiatore con due transistor.
Incuriosito dalla domanda ...può funzionare con due optoisolatori comuni e dal prezzo stracciato ?
Be' la risposta è SÌ .

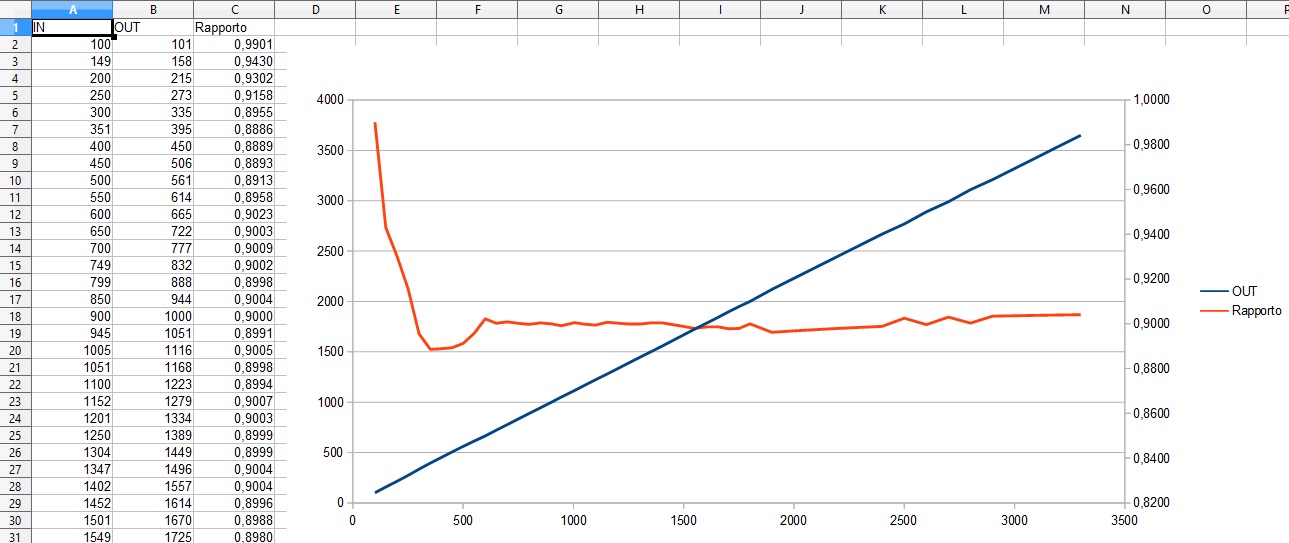

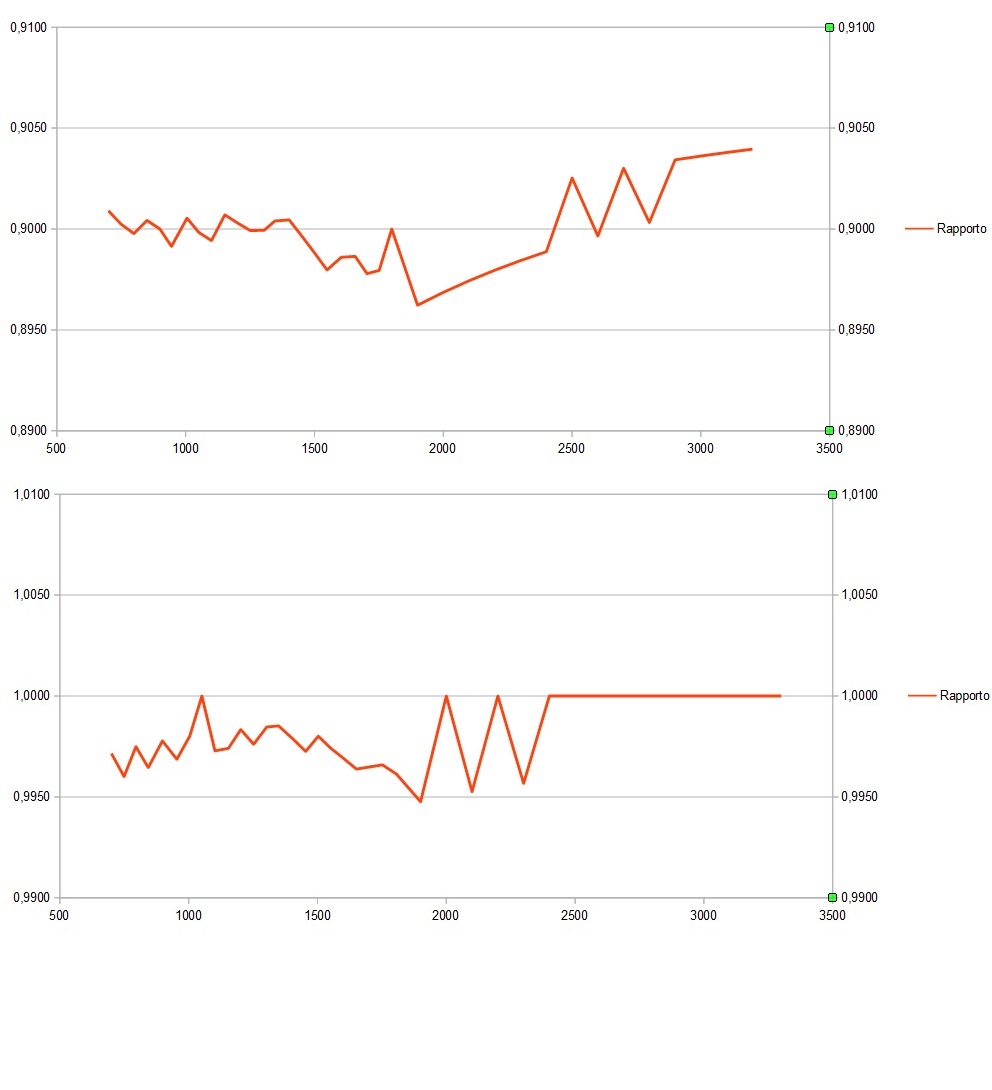

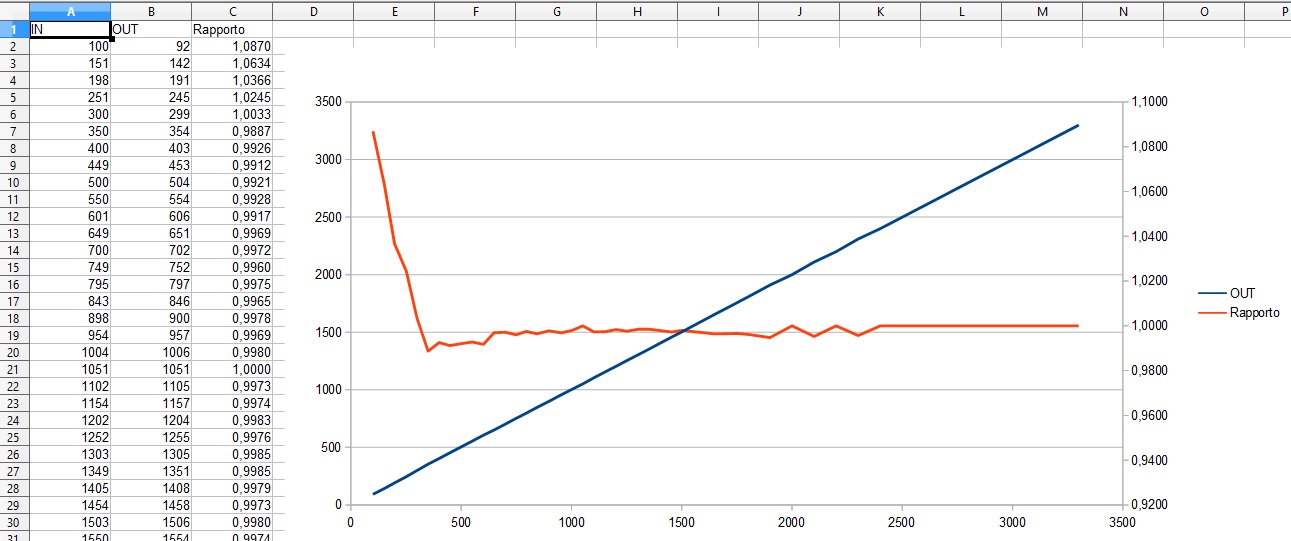

Il comportamento non è lineare al 100% ,ma nel range di un banco batterie è sufficiente ,con un errore massimo di 100mV .
Esempio se lo usiamo su un banco 48V e calcoliamo il fattore di conversione alla tensione nominale otterremo che a 40V circa 39.9 o 40.1V ...per me direi che va' bene.
Credo che è possibile migliorarlo ,vedremo più avanti ,magari usando degli opto con uscita a fet.

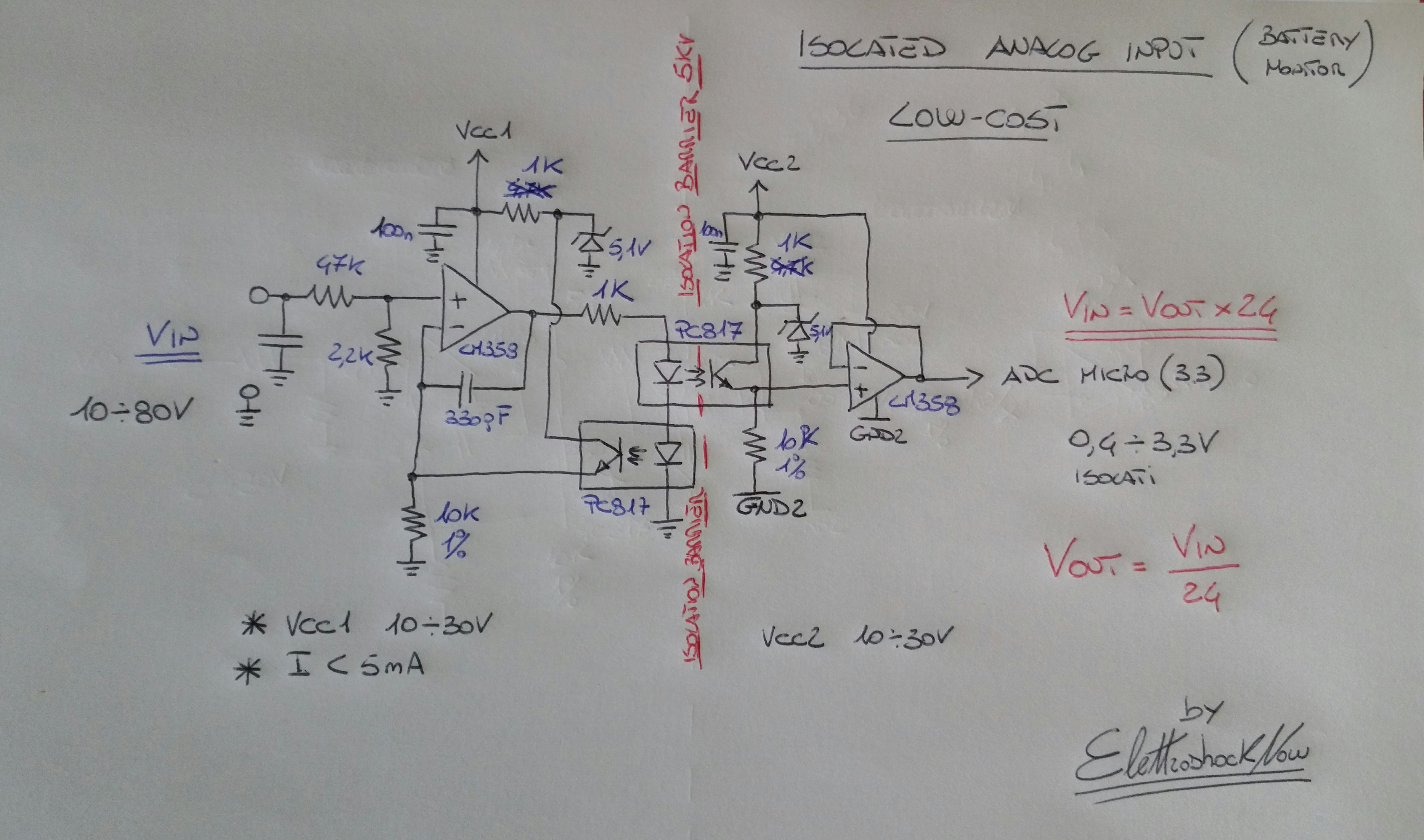

Di seguito lo schema .
In pratica il primo operazionale regola la corrente sui due diodi led in maniera tale da ottenere sul suo ingresso invertente la stessa tensione sul Pin non invertente.
Vista la configurazione speculare dei due optoisolatori -tensione riferimento (5.1V) - resistenza avremo la stessa tensione anche sull'emettitore del secondo opto ,ma questa volta siamo isolati rispetto alla sorgente
Seguirà un video ...
