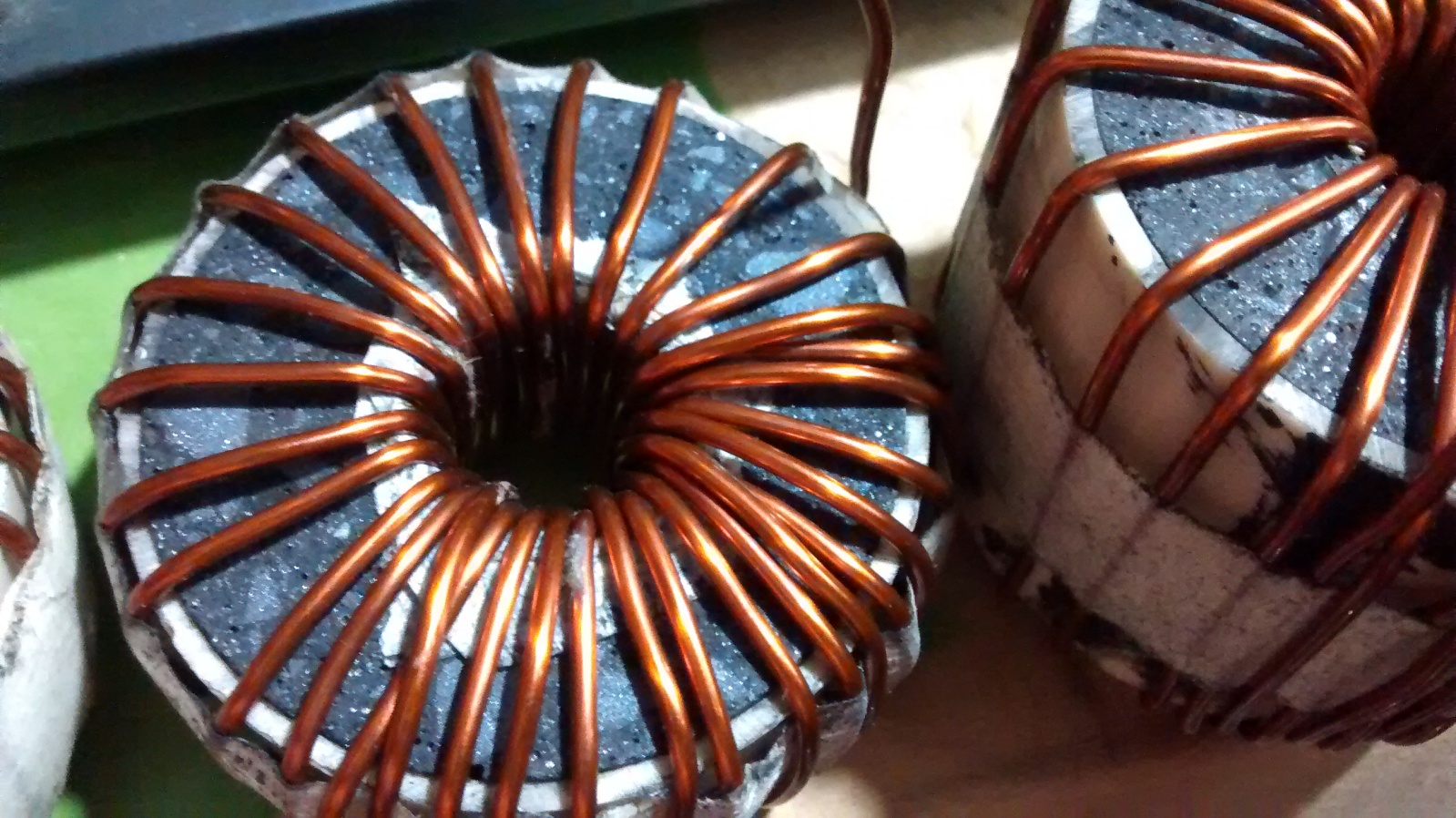

Quelle che ho postato (gia avvolte) provengono da due saldatrici rottamate, la più grande 170A, quella più piccola 120A, ora non so ache frequenza lavorano, ma non credo sia molto elevata, il filo non è comune smaltato ma isolato da una specie di tela. Gli alimentatori PC lavorano a 40/50KHz, eppure sono comuni quelli che tirano fuori 500W con un nucleo molto più piccolo, bisogna provare. Secondo me 80KHz sono alla portata.

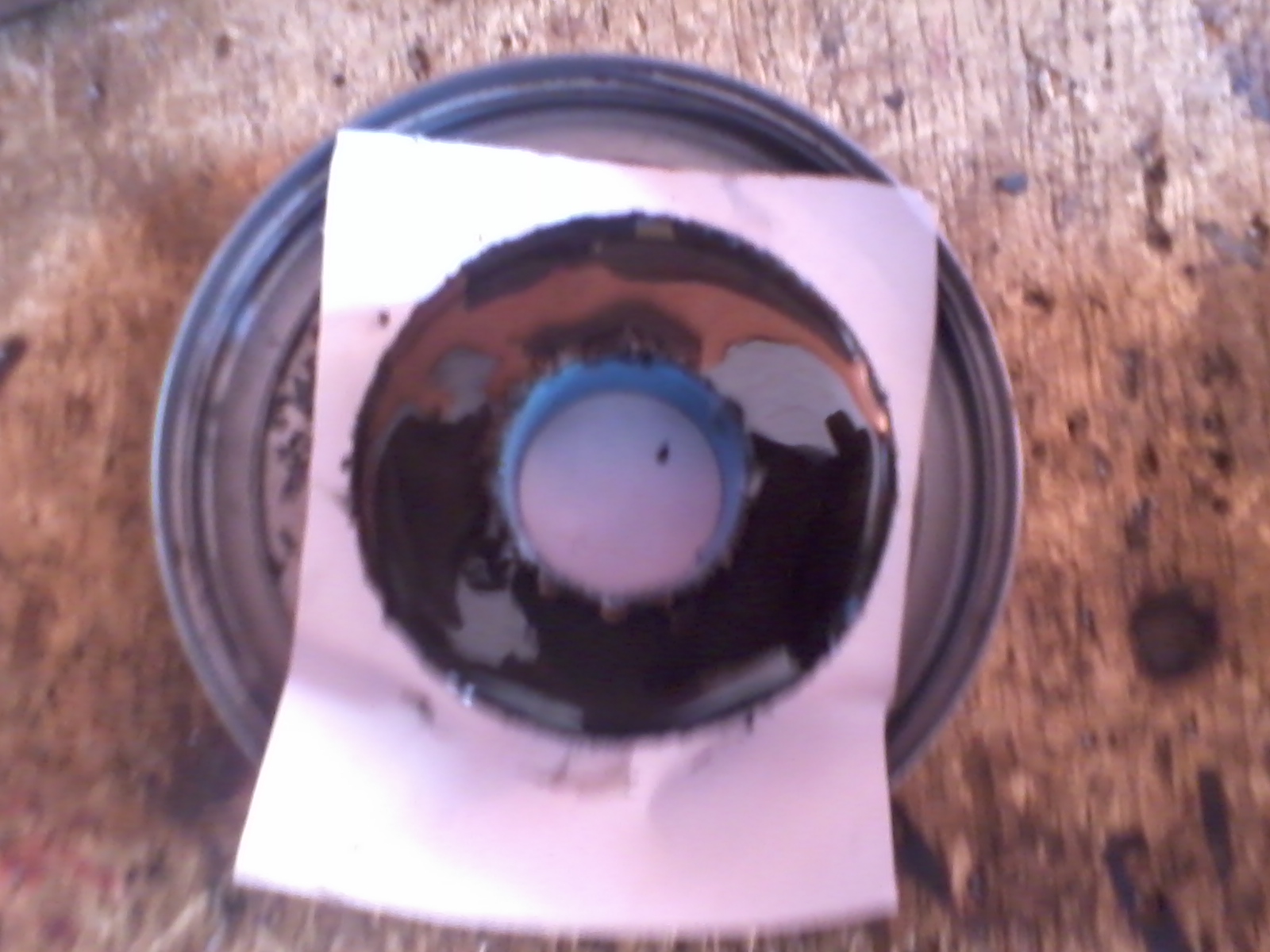

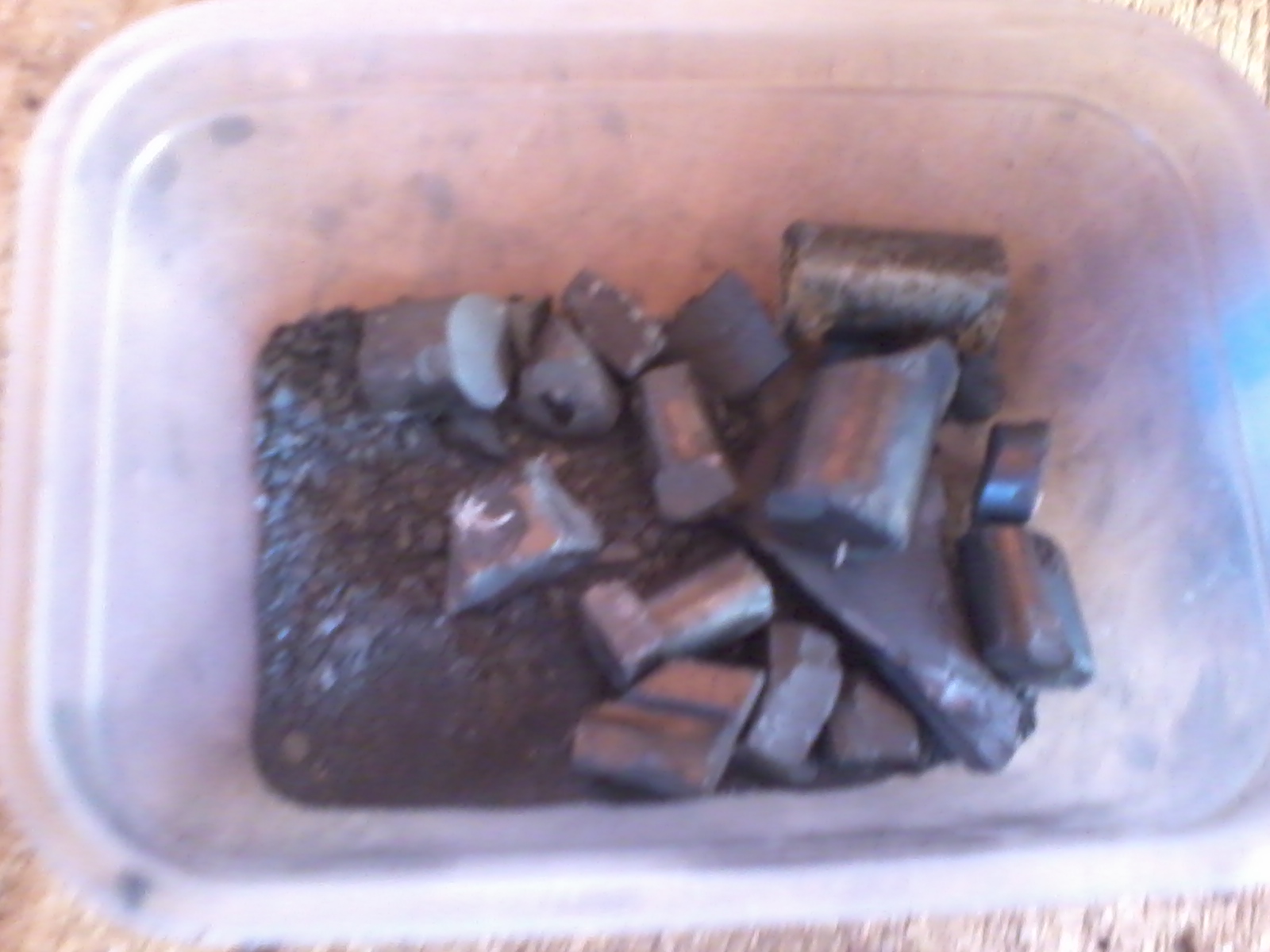

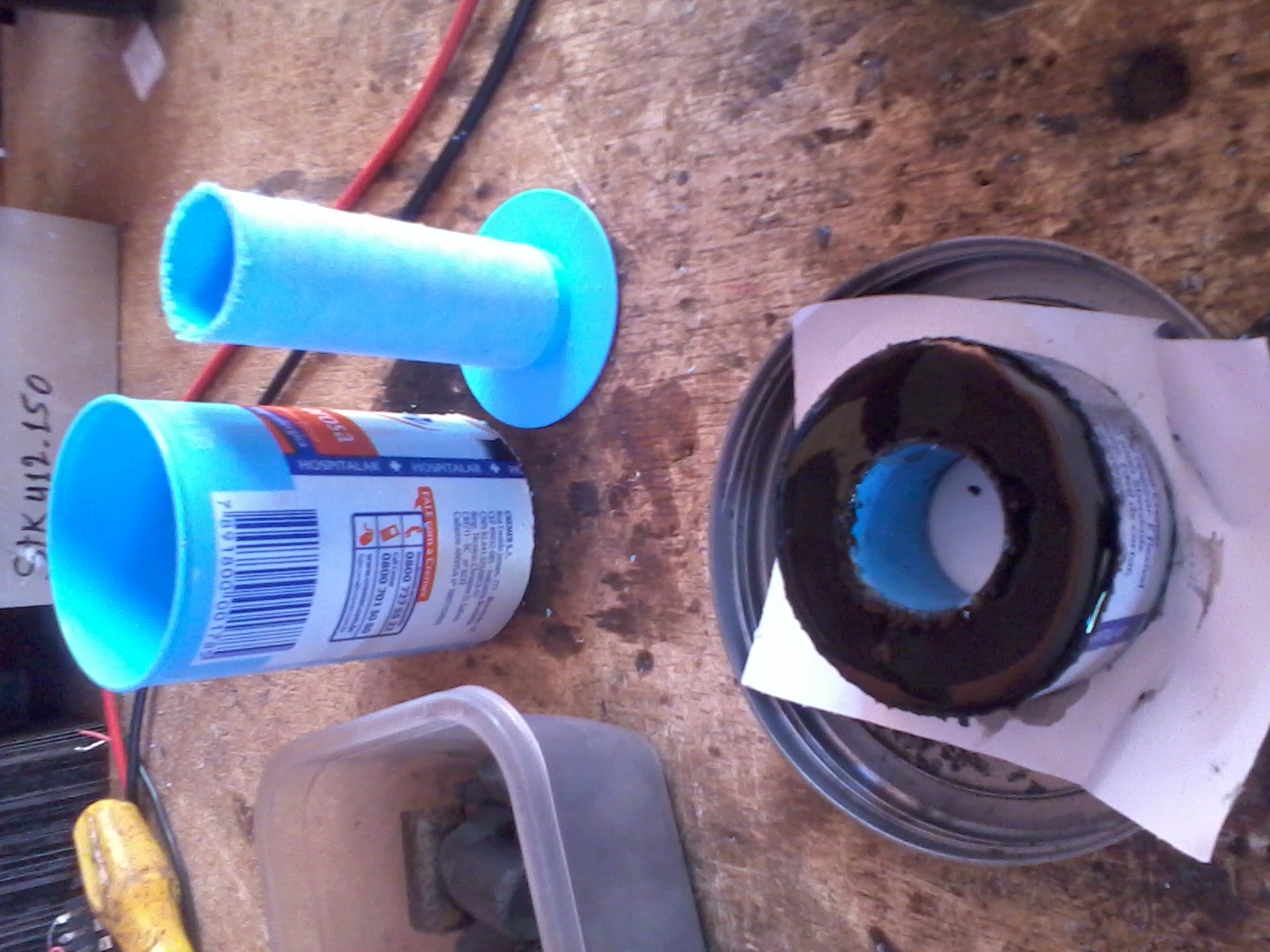

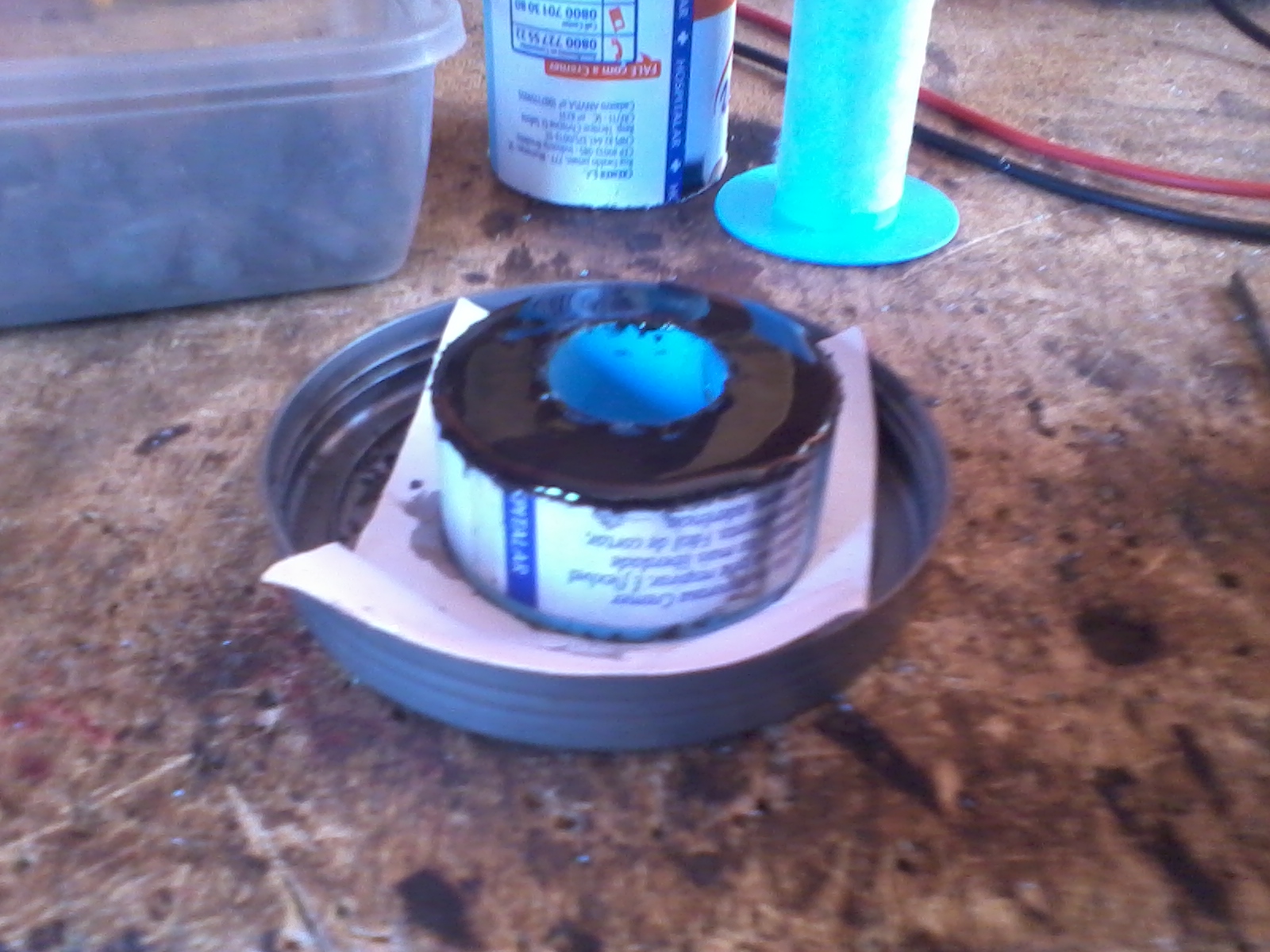

Poi, con topologia flyback potremmo creare un grande nucleo sufficienza di materiale riciclato per la produzione di una sorgente di potenza desiderato!

Pinko wrote on 01.07.17 at 18:24:59:


Buonasera a tutti secondo me voi state correndo un po' troppo
Secondo me prima di arrivare a 80 khz oppure a 150 khz ci vuole esperienza ,non e detto che fai un avvolgimento e funziona il tutto.
Da premettere che il tutto dipende dalla tensione che dai al trasformatore sul primario per fallo funzionare bene.

Faccio un esempio ammettiamo che sul tuo nucleo da 120 ampere per come dici,noi lo dobbiamo adattare a una tensione primaria di 12 volt e secondario 300 volt.
A questo punto abbiamo =120 A X 12 V=1440W SUL PRIMARIO
invece sul secondario abbiamo 1440 W /300 V= 4,8 A il tutto a una frequenza di 55khz.
Il bello viene adesso il primario deve essere da 3+3 spire con un filo da 20 mmq e il secondario deve essere da 50 spire con il filo da 1 mmq.
Detto questo provate a fare questo tipo di avvolgimento sul trasformatore da 120 ampere

Per Elettro

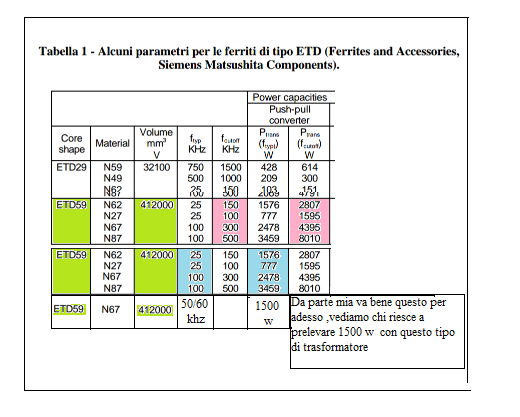

La scheda parla chiara ma per arrivare a 500 khz c'è ne vuole di strada da fare.
Io al massimo sono arrivato a 120 khz e ti dico che ho trovato un sacco di difficoltà perforazione su quasi tutti gli avvolgimenti .
Per tale motivo lavoro sulla frequenza che non supera i 100 khz.

Bravo  hai fatto un bel ragionamento in merito.
In riferimento e sempre a ciò che uno vuole fare,difatti per ottenere 120  ampere  e facile ,pero bisogna partire da una tensione alta nel primario e nel secondario puoi prelevare tale potenza con molta facilità.
Invece al contrario e più difficile perché e in gioco parecchi corrente che circola sul primario.
Sono d’accoro che i 12 volt non le vuoi prendere in considerazione,ma penso che per capire come funzione bisogna partire proprio da essa.
Poi dopo poi aumentare la tensione a 24 per arrivare a 48 volt,difatti da 12 v e più facile viceversa il 48 v .

Pinko wrote on 05.07.17 at 22:04:11:

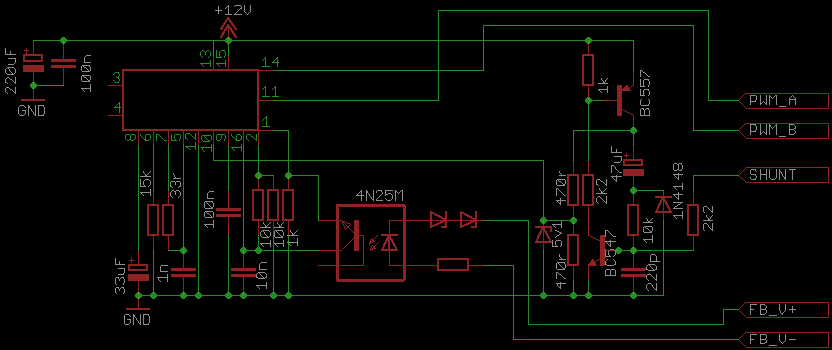

Ti ricordo che lo schema di base già esiste,testato e collaudato.
E lo shunt a cosa ti serve se non sappiamo cosa dobbiamo fare?

Scusami Pink
Questa pagina e stata aperta positivamente per capire come costruire un trasformatore switching e capire tutte le varie difetti che nascono durante la procedura di  avvolgimento.
Per come avevo detto prima ci serve un qualsiasi oscillatore a frequenza variabile da 40 a 60 khz con un apposito trimmer
e  per finire un controllo di pwm per potere variare la tensione a piacimento,questa e la cosa fondamentale di cui noi abbiamo di bisogno
Pe il controllo  shunt per il momento non seve per fare questa prove, ma in ogni caso se lo vuoi inserire per sicurezza lo puoi fare tranquillamente.
Per finire lo schema che hai postato non va bene per fare queste  prove perché non ha tutti i controlli da me citati sopra.
Poi in verità mi aspetto qualche domanda in merito più l'logica ma invece si continua a navigare in alto mare.

Che silenzio siamo nella massima tranquillità a gustare l'aria fresca.
In ogni caso se non so cosa volete fare non posso rispondere.
