Di seguito la miglioria del Limiter.
Inizialmente il progetto prevedeva una corrente minima di limitazione di circa 1A .
Abbiamo pensato di migliorarla per rendere l'alimentatore ancora più versatile.
Ora la corrente minima è 0A (consiglio una taratura di 50mA ) .
La sua velocità ne garantisce un intervento rapido anche con corti netti ,ma il circuito resterà provvisto di un sistema dedicato eventualmente Disattivabile con semplice switch.

Involontariamente con la modifica del Limiter abbiamo anche migliorato notevolmente il ripple in uscita con carichi a variazione rapida di assorbimento.

Infatti in molti schemi che usano resistenze di shunt non compensano la caduta di tensione introdotta.

Ad esempio noi usiamo una shunt da 1.5mOhm che a 20A genera una caduta di 30mV .
Niente di esagerato (ho visto schemi con shunt da 100 mOhm  ) ,ma grazie all'uso dela configurazione differenziale invece della non invertente possiamo recuperare anche quelli .

Prevediamo un ripple inferiore ai 100mV con assorbimento variabile da 0 a 20A  ...

Una buona giornata
Elettro&Ufo

Bé dipende da un po' di tutto.
Il progetto nasce per erogare massimo 20A alimentando lo con un trasformatore 30VAC 600VA .

I 20A sono erogabili in tutto il range da 1.2V a 30V.

I finali però sono molto più prestanti e non avrebbero problema ad erogare 40A ,ma l'induttore scelto (già bello e fatto ...) ne limita la corrente a 20.

Questo perché vogliamo condividere un progetto che possa sostituire gli alimentatori da banco in commercio.
Ma per farlo deve avere qualche chicca in più.

Abbiamo puntato ad un basso ripple di uscita inferiore a 100mV ,corrente 20A e un buon range di tensione.
Il circuito è provvisto di limitatore corrente e protezione per corto circuito (disattivabile).

In pratica se alimenti un dispositivo che non dovrebbe assorbire più di 1A ,setti la corrente ad esempio a 2A .

La tensione in uscita sarà stabilizzata al valore impostato, ma se il circuito inizia ad aumentare l'assorbimento viene automaticamente ridotta la tensione, oppure se avviene un corto viene interrotta l'alimentazione.

Ad esempio può essere utile quando si alimenta un ponte H con il rischio di incrocio perché stai sperimentando qualcosa di nuovo.
In quel caso attivi la protezione corto ...e regoli il limitatore a 20A .
L'alimentatore erogera' i 24V necessari all'inverter fino a 500W ,ma se avvinesse  qualche brutta sorpresa l'alimentazione verrà interrotta salvaguardando il ponte H ....

Questo è un esempio ....

Oppure vuoi carIcare una batteria auto fino a 15V e 5A .
Regoli la tensione a 15V con la batteria scollegata ,poi metti la corrente a 5A e colleghi la batteria .
Vedrai un assorbimento costante a 5A fini a quando la batteria raggiunge i 15V ,successivamente si ridurrà la corrente mantenendo cmq i 15V sulla batteria

...grande Ufo .

Per il pcb ,voleVò aggiungere che visto l'uso di un prototipo monofaccia abbiamo scelto la 105um  ...

complimenti !    verrà un bell'apparecchio.

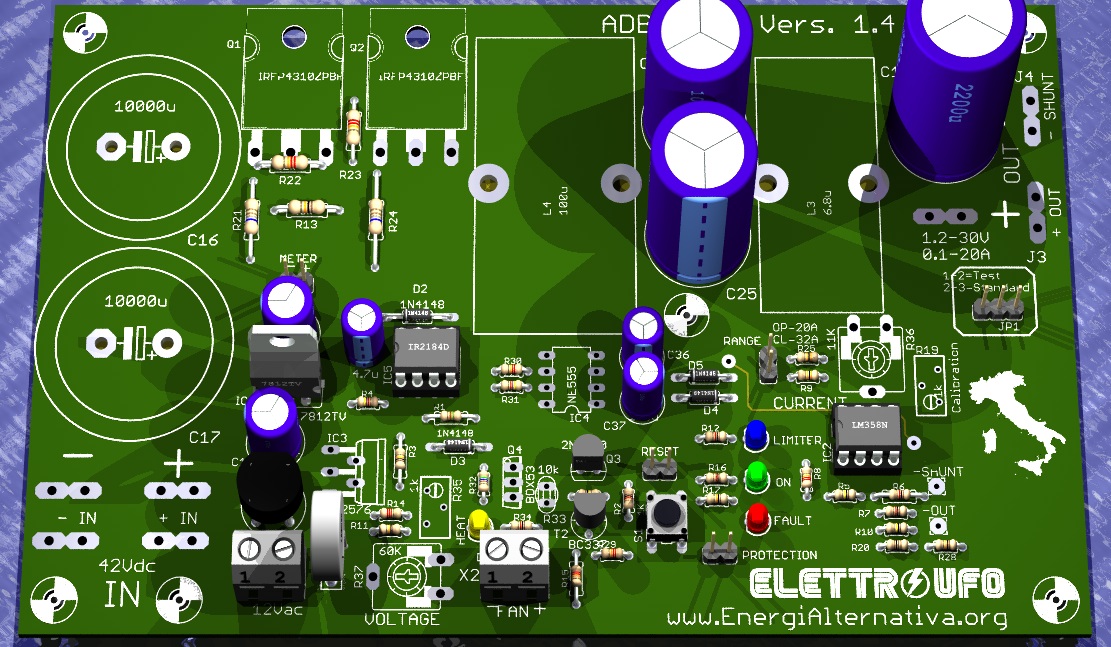

Una simulazione di come dovrebbe venire

David wrote on 03.08.16 at 16:14:51:

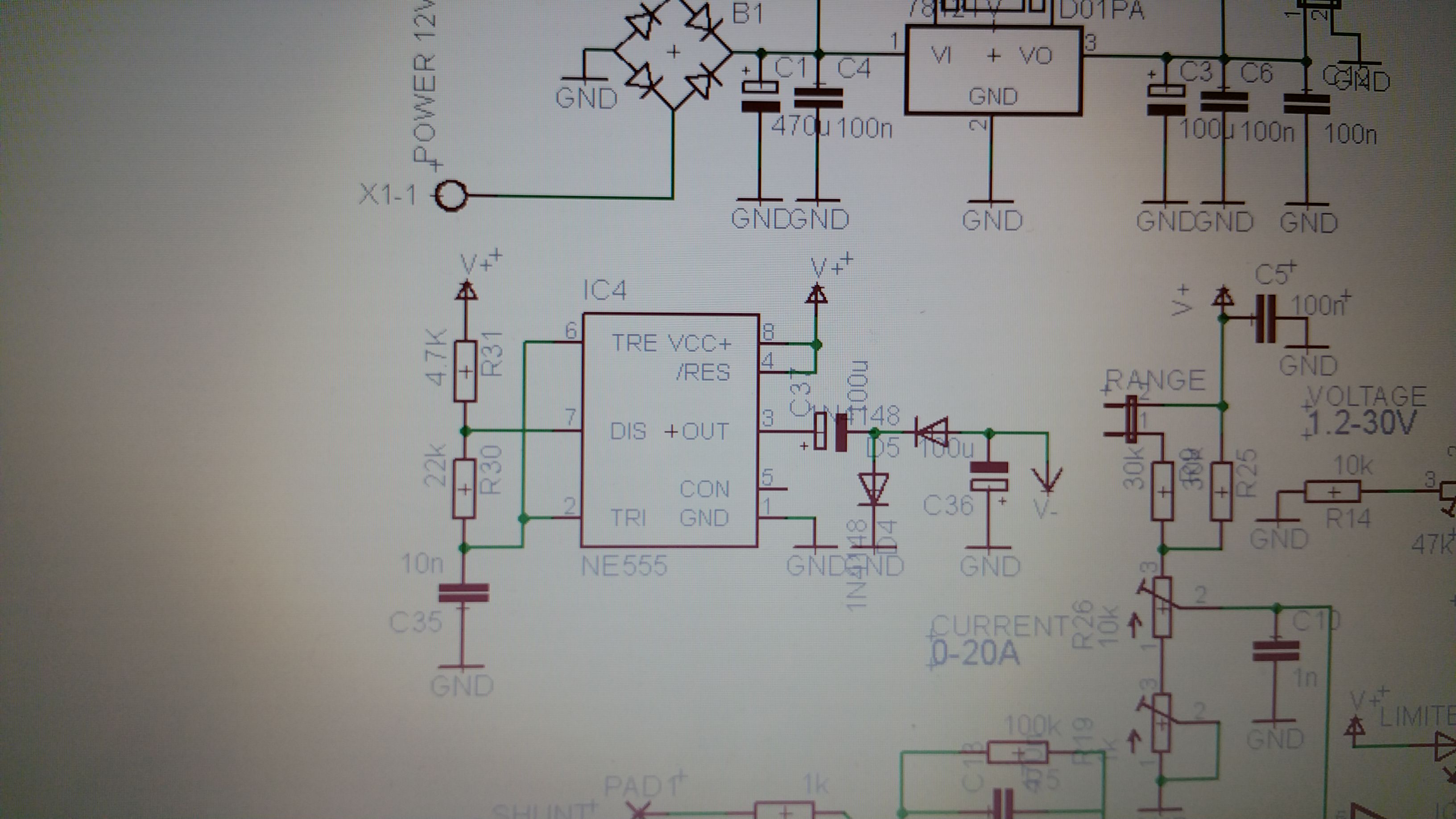

Si lo schema ha subito qualche variazione ,però gli induttori son sempre stati due  .
Il primo copre l'incarico da step down e il secondo da semplice filtro LC

David wrote on 03.08.16 at 16:47:38:


Se tutto funziona alla meraviglia, come speriamo, senza effettuare modifiche critiche, e riusciamo ad essere un numero interessante di realizzatori, potremmo anche ordinare la stampa dei pcb, con tanto di serigrafia.
