Ponte H per inverter 3KW 24V (Read 643054 times)

Pinko Senior Member Offline New EALab Member Posts: 296 Location: Malvito Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #990 - 18.06.17 at 11:41:08	Print Post
	ElettroshockNow wrote on 18.06.17 at 08:55:03: Avete qualche idea ? Forse con una sonda termica sul corpo del mosfet? Buon mare

	"fatti non fummo a viver come bruti ma per seguir virtute e canoscenza"
	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #991 - 18.06.17 at 12:03:46	Print Post
	Bella idea .... Ora che mi ci fai pensare, quando ho provato il ponte senza aletta c'erano due appena tiepidi . Non gli avevo dato peso ,invece ... Stesso lotto di mosfet cinesi Grazie Pinko

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #992 - 18.06.17 at 14:07:16	Print Post
	Non riesci a farti prestare una termocamera?


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #993 - 20.06.17 at 09:16:54	Print Post

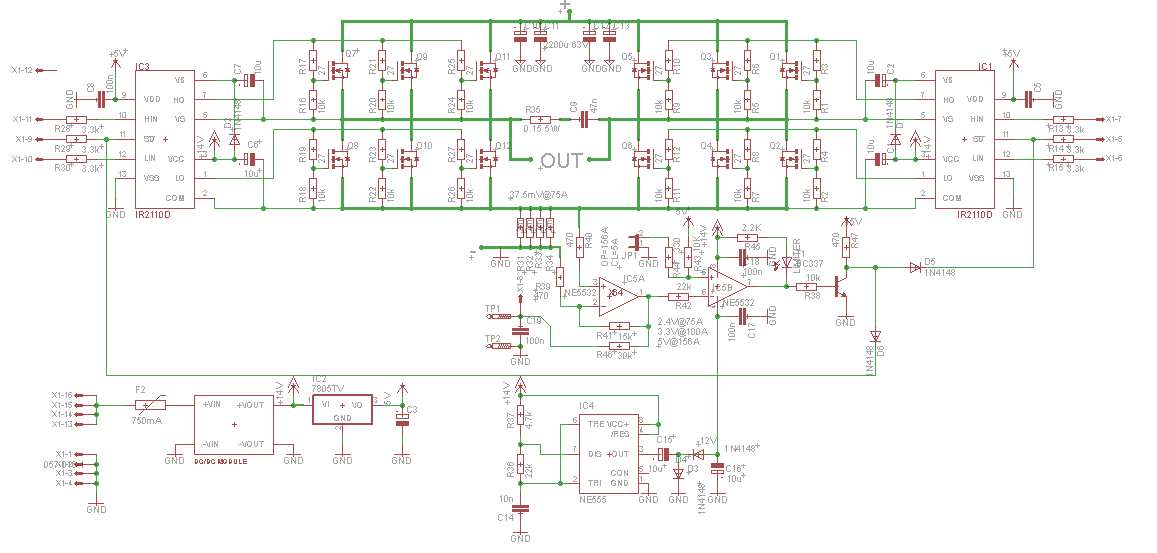

	Ecco lo schema del ponte H. Sono state apportate delle modifiche rispetto allo sbroglio fatto da me. Se volete posto i file eagle per essere modificati ....
	« Last Edit: 20.06.17 at 13:02:54 by ElettroshockNow »
	PonteH_Rev2_0.png ( 34 KB \| Downloads ) Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #994 - 20.06.17 at 09:30:15	Print Post
	Ma questo comprende il limiter da 5A fino a 150A? Anche la correzione della saturazione del trasfo??


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #995 - 20.06.17 at 10:50:02	Print Post
	xardas wrote on 20.06.17 at 09:30:15: Ma questo comprende il limiter da 5A fino a 150A? Anche la correzione della saturazione del trasfo?? È il ponte H da 1500W che comprende il limiter da 150A riducibile a 5A con jumper. La protezione è solo una sicurezza in più. Per chi come te ha già realizzato un suo ponte dovrà aspettare che disegno il nuovo feedback e che condivido il codice . Sarà il nuovo firmware che proteggerà il ponte dalla saturazione . Però per farlo funzionare c'è bisogno della sezione "offset sensori" . Questa sezione servirà per tutti i segnali : -tensione uscita -corrente uscita -corrente load1 È un semplice lm358 in configurazione inseguitore ....

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #996 - 20.06.17 at 10:55:31	Print Post
	Cmq ieri l'ho torturato .... quasi perfetto. C'è da migliorare ancora un pochetto per non sganciare alcuni carichi ... Però meglio che sgancia e salva il ponte Appena ho un secondo condivido lo schema (io l'ho realizzato su mille fori) e posto i codici . Sulla base del codice base iniziamo ad aggiungere le diavolerie in sequenza: -protezione sottotensione -protezione sovratensioni -protezione sovraccarico 10 sec -protezione sovraccarico 1 sec -sovratemperatura -sottotensione batterie -sovratensione batterie -nextium -password per lo sblocco totale del firmware -ecc ecc ecc

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #997 - 20.06.17 at 16:52:52	Print Post
	Elettro una domanda... Io sto attendendo dal paese Orientale, i fatidici driver 1ED0....ma il pin SD dell'IR2110 è lo stesso pin RST del 1ED020I12-F?? Da una attenta lettura del datasheet ho capito che è un pin di controllo o protezione... Io personalmente sto seguendo altre strade che mi hanno portato alla matura idea di avere un ponte robusto ma durevole nel tempo...Dopo molte distruzioni e soldi buttati, ho deciso di portare avanti i moduli IGBT pur sapendo la loro difficoltà nel pilotaggio ecc...Pian piano sto entrando nel cuore... Ti terrò aggiornato delle mie migliorie...


	IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #998 - 20.06.17 at 17:08:14	Print Post
	xardas wrote on 20.06.17 at 16:52:52: Io sto attendendo dal paese Orientale, i fatidici driver 1ED0....ma il Belli i tuoi driver Xardas, ti saranno costati una fortuna. che IGBT piloti? ElettroshockNow wrote on 20.06.17 at 10:55:31: C'è da migliorare ancora un pochetto per non sganciare alcuni carichi ... Però meglio che sgancia e salva il ponte Elettro non hai pensato di provare ad usare, almeno nelle prove, un trafo "vulgaris" anzichè toroidale?


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #999 - 20.06.17 at 17:15:29	Print Post
	Lemax ,i classici trasformatori che avevo sono stati tutti usati .. A disposizione ho 6 600VA e un 4000VA regalato dall'ottimo Xardas ....tutti toroidali . A questo punto poco conta, perché l'induttore da 50uH deve essere aggiunto per ridurre l'autoconsumo . Lo sgancio prematuro è solo una questione di taratura . Calcola che ho esagerato con la soglia di sicurezza. Ora do' una bella ripulita al codice e all'inverter. ...monto tutto per benino ....e trovo con calma le soglie giuste ....che faranno intervenire la protezione solo quando serve.

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #1000 - 20.06.17 at 17:25:01	Print Post
	No Xardas è al contrario rispetti agli IR . Il driver nel tuo caso va' in SD (/rst) quando viene posto al negativo. Quindi se vuoi usare il limitatore corrente nativo come quello sul mio ponte devi aggiungere un fotoaccoppiatore ,sia per mantenere l'isolamento galvanico (puoi prendere alimentazione in parallelo al dc/dc di un driver inferiore per l'operazionale) e sia per invertire la logica. Cmq gran bei driver .....mi sembra di riconoscerli

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #1001 - 21.06.17 at 08:09:12	Print Post
	ElettroshockNow wrote on 20.06.17 at 17:25:01: Cmq gran bei driver .....mi sembra di riconoscerli Schhhhhhh.....Forze ho sbirciato qualcuno?? Dai mi intrigavano i Drvier di kekko.....Ovviamente non saranno efficaci come nel suo ma almeno qualcosa farò.


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #1002 - 21.06.17 at 08:10:32	Print Post
	ElettroshockNow wrote on 20.06.17 at 17:15:29: A disposizione ho 6 600VA e un 4000VA regalato dall'ottimo Xardas .... Non devi ringraziarmi...Il merito della mia stima e riconoscimento lo devo solo a te... Prossimo sarà KEKKO


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #1003 - 21.06.17 at 08:12:35	Print Post
	lemax74 wrote on 20.06.17 at 17:08:14: Belli i tuoi driver Xardas, ti saranno costati una fortuna. che IGBT piloti? Ciao caro... Guarda su Aliexpress ne ho presi un camion...Prezzo? nemmeno 1€... Ti ringrazio per i tuoi aiuti nel fare il Layout...Mi sono serviti a dovere Anzi colgo l'occasione che se mi servisse il tuo aiuto, posso contare su di te???Sai sono una frana nel disegno....


	IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #1004 - 21.06.17 at 08:26:31	Print Post
	xardas wrote on 21.06.17 at 08:12:35: Anzi colgo l'occasione che se mi servisse il tuo aiuto, posso contare su di te???Sai sono una frana nel disegno.... Certo che puoi contare su di me! Guarda però che anche io sono autodidatta, non credere che segua criteri o regole particolari quando disegno i PCB


	IP Logged
