Io nel frattempo simulo il montaggio ....
Voglio aggiungere delle barre di rame (usando tubi in rame ) sui lati del pcb ...stile sandwich.

lemax74 wrote on 15.05.17 at 15:36:20:


E' da simulare praticamente le diverse soluzioni e scegliere la migliore.
Io vorrei continuare con i T0220 solo perchè ne ho tanti e perchè devo confermare un dubbio che ho !!!!
Per i tubi l'idea è :
-appiattire un tubo da 20mm di diametro e tagliare un lato
-successivamente inserirlo sui lati del pcb .

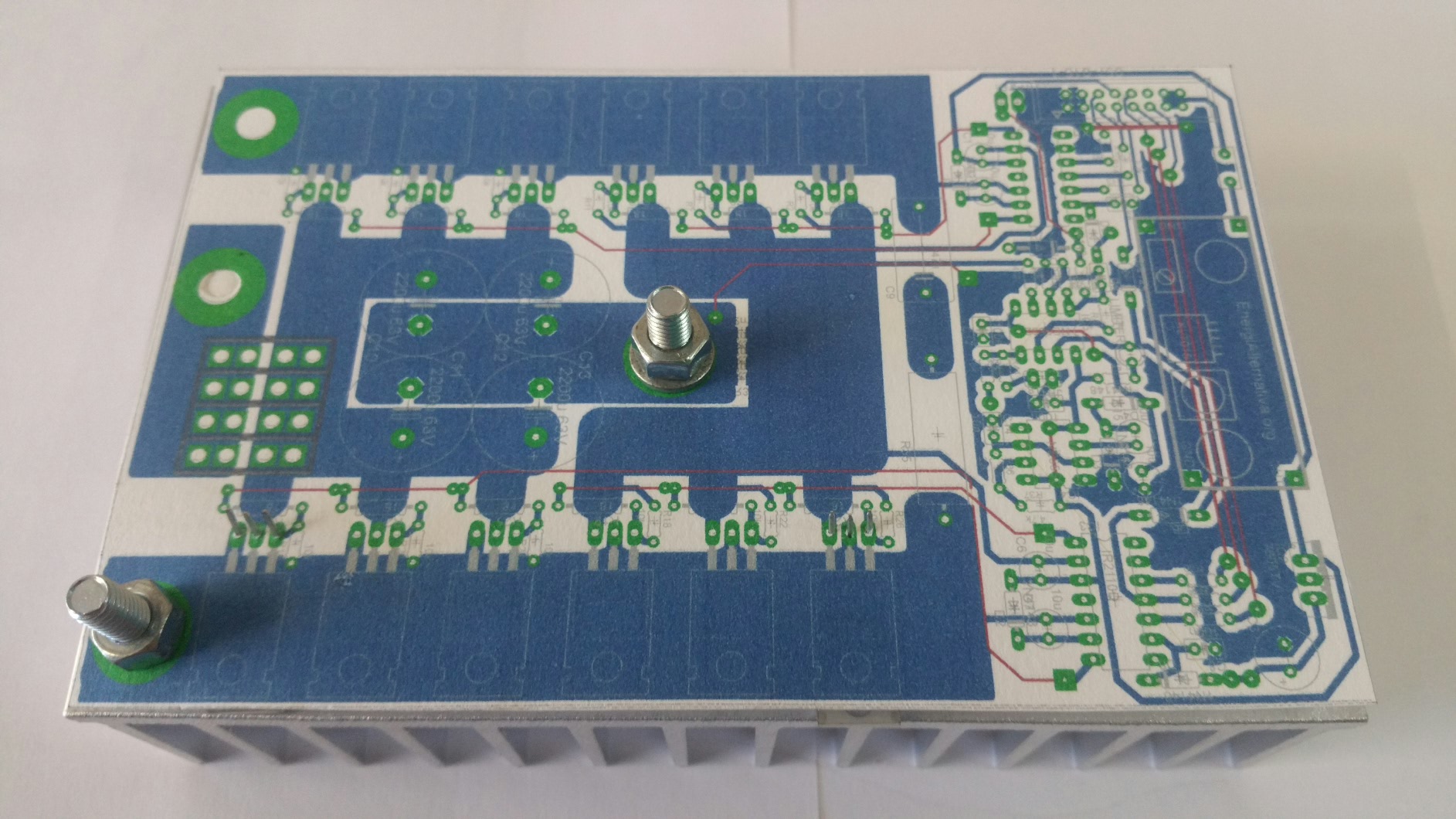

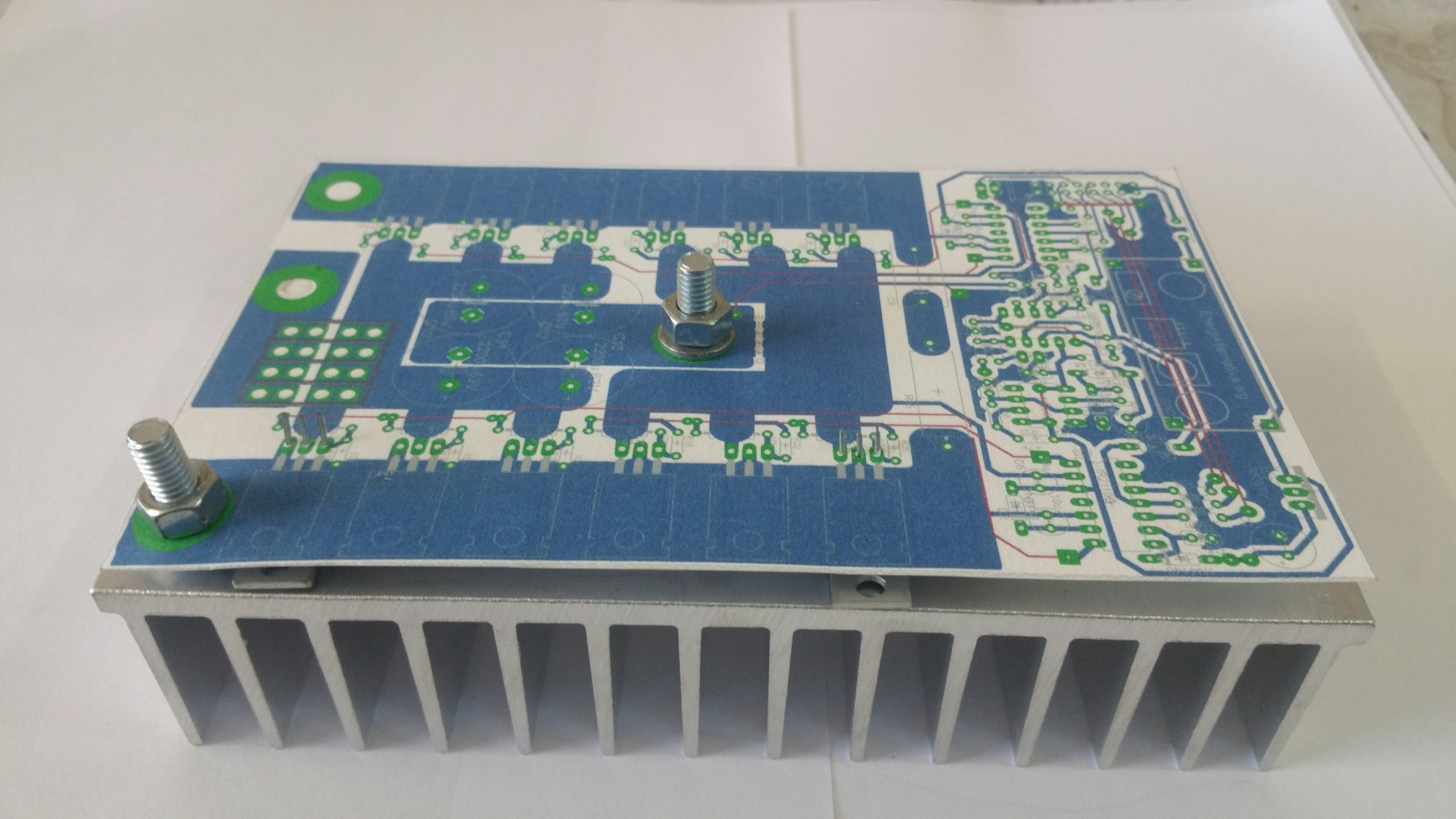

Il dubbio è il fissaggio .. per questo ho stampato su cartoncino ...non mi piace molto

ElettroshockNow wrote on 15.05.17 at 15:10:06:



Uao bellissimo anche il tuo

lemax74 wrote on 15.05.17 at 17:14:47:



Ci ho pensato giorni fa ma la vedo pasticciata una cosa del genere...Ora vedo di fare una prova.

Acquisto una scheda doppia faccia e creo 2 master. Sul primo metto la prima parte di sbroglio e sul secondo master invece il corrispettivo...
Utilizzo come bromografo sempre lo stesso che ho, soltanto che faccio a step per la fotoincisione...Oscurando sempre la parte sovrastante...Cosa pensate? Può essere fattibile?

ElettroshockNow wrote on 15.05.17 at 15:45:55:


Molto molto bello quel pcb, vedo che hai abbandonato l'idea dei 3 dissipatori, la scheda verrebbe un po lunga, ma eviteresti i 3 collegamenti di potenza sul pcb, e secondo me anche meno complicato, poi ognuno ha i suoi gusti.
Un saluto
Luigi

Xardas, non serve ringraziare nessuno, siamo tutti qui per uno scopo: condividere il sapere che sia per passione o che sia per lavoro.
Personalmente dopo diversi anni a progettare impianti industriali ho sentito il bisogno di cambiare e di dedicarmi a quello che è stata da sempre la mia passione ed ora ho deciso anche di trarre profitto da quello che faccio, sempre però condividendo i miei progetti e le mie idee.

Per quanto riguarda il rispetto, beh, sono contento di avere una persona in più che mi stima, fa sempre piacere!

Massimo

claudio68 wrote on 18.05.17 at 21:47:31:

Certo che puoi .
Devi riavvolgerlo per ottenere un secondario con 12V  avente almeno una sezione totale di 20mm^2 .
Per curiosità a quanto era alimentato l'ups ?
