xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #795 - 12.05.17 at 12:19:18	Print Post
	lemax74 wrote on 12.05.17 at 08:07:50: xardas mandami il file, te lo metto a posto io. Che misure deve avere il PCB? Grazie lemax...Sei gentilissimo...Le misure sono 160*110 Ma per comodità tua fai tu....Io vorrei solo un aiuto poiché sono scarso nella sistemazione dei componenti...Non riesco ad avere piste spesse e fatte con criterio... Il file è di seguito:

	Ponte_Completo_H1.sch ( 498 KB \| Downloads )
	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #796 - 12.05.17 at 12:20:39	Print Post
	quelle piazzole al centro saranno poi forate per inserire un bullone M6 con relative rondelle dentate...Per le connessioni del trasfo... Le altre 2 invece per ingresso 24VDC


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #797 - 12.05.17 at 20:51:00	Print Post
	Sisi M6 ....belli e robusti . Per me fine settimana spensierato e come torno mi dedico al ponte da 1.5K .... Dalle ultime prove ho visto che a 24V un ponte composto da soli 4 3207 a 24V sopportano tranquillamente 500W continui e ben 1200W di picco ...quindi dovremo essere tranquilli restando sui 1500 .... Dalle simulazioni sembra andare ancor meglio e forse la ventilazione forzata non è neanche indispensabile ,anche se attualmente consigliata. Ieri mi sono arrivati anche le boccole da M8 ....da loro parto con dei cavi 16mm2 con terminali M6 per ogni singol ponte (2 in totale)... Non vedo l'ora di testarlo ....

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #798 - 12.05.17 at 22:28:55	Print Post
	ElettroshockNow wrote on 12.05.17 at 20:51:00: Dalle ultime prove ho visto che a 24V un ponte composto da soli 4 3207 a 24V sopportano tranquillamente 500W continui e ben 1200W di picco ...quindi dovremo essere tranquilli restando sui 1500 .... Uao... Brillante...Ma senti un pò. Come mai dai nostri progetti risulta sempre fissa la potenza da 500W? Non esiste un ponte che con soli 4 Mosfet diano circa 1KW?? So che dipende dai driver e pilotaggio...


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #799 - 13.05.17 at 08:50:45	Print Post
	Certo che si può. .. Qui il limite è dovuto principalmente dal contenitore TO220 incapace di gestire correnti elevate (i piedini esili diventano fusibili) ...500W @24 ...1000W @48 Si potrebbero usare i TO247 ...molto più robusti. Di contro usando meno mosfet in parallelo si aumenta la RDS con conseguente aumento delle perdite di conduzione....

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #800 - 13.05.17 at 10:36:50	Print Post
	Xardas non riesco a scaricare il file .sch


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #801 - 13.05.17 at 12:00:57	Print Post
	lemax74 wrote on 13.05.17 at 10:36:50: Xardas non riesco a scaricare il file .sch Hai ragione...Dovevo farlo in rchivio rar...Te lo invio di nuovo


	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #802 - 13.05.17 at 15:19:53	Print Post
	lemax di seguito ti invio in archivio rar il file schematico.. Ricordo che nel primo circuito te lo inviai in questo modo, ecco perché avanti ieri non riuscivi ad aprirlo...

	Ponte_Completo_H1.rar ( 37 KB \| Downloads )
	IP Logged

xardas God Member Offline La resistenza è una condizione mentale Posts: 746 Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #803 - 13.05.17 at 20:46:05	Print Post
	Elettro nei primi video del micro STM32 hai detto che per usare un ponte con IGBT bisogna introdurre all'interno del programma del micro, una correzione. Questa correzione che parli è introdotta nel feedback?


	IP Logged

Hugo Full Member Offline Full EALab Member Posts: 228 Location: Brasil Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #804 - 13.05.17 at 23:20:33	Print Post
	Ciao a tutti! Che IGBT modulo o come molti moduli hanno bisogno di fare un ponte pieno h?


	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #805 - 14.05.17 at 09:00:31	Print Post
	xardas wrote on 13.05.17 at 20:46:05: Elettro nei primi video del micro STM32 hai detto che per usare un ponte con IGBT bisogna introdurre all'interno del programma del micro, una correzione. Questa correzione che parli è introdotta nel feedback? La compensazione deve essere introdotta quando il dead time richiesto dal ponte è superiore ad un certo valore (indipendente se igbt o mosfet) Per esperienza fino a 1uS la distorsione che viene introdotta dal tempo morto risulta accettabile . Nella reta si trovano diversi trattati interessanti basta cercare "deadtime compensation " 😉 .

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #806 - 14.05.17 at 18:08:30	Print Post
	https://www.slideshare.net/mobile/nehakardam/dead-time-elimination-for-voltage-s...

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #807 - 14.05.17 at 18:16:20	Print Post
	Finale molto interessante. ...mi era sfuggito in tutti questi anni ... Dobbiamo tornare sul discorso dei 500W ....perché c'è un'altro limite da considerare

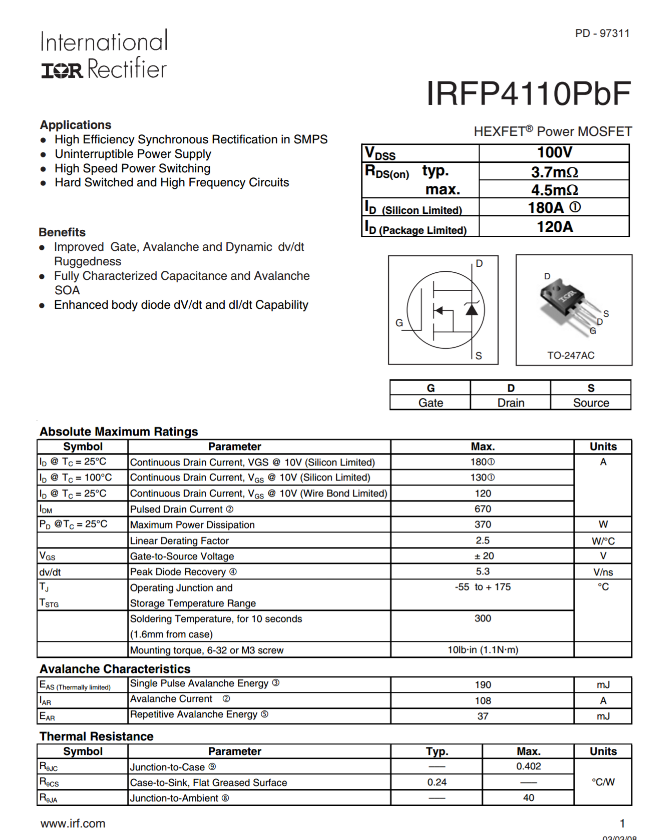

	2017-05-14_18_12_56.png ( 202 KB \| Downloads ) Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà) https://www.romeoegiuliettaeventi.com
	YouTube IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #808 - 15.05.17 at 08:07:51	Print Post
	Ecco xardas, per evitare di frammentare troppo le tracce di potenza sarebbe meglio costruire un doppia faccia.

	Ponte_Completo_H1.zip ( 55 KB \| Downloads )
	IP Logged

lemax74 Senior Member Offline -------- Posts: 427 Location: Trieste Gender: Zodiac sign:	Re: Ponte H per inverter 3KW 24V Reply #809 - 15.05.17 at 08:08:48	Print Post

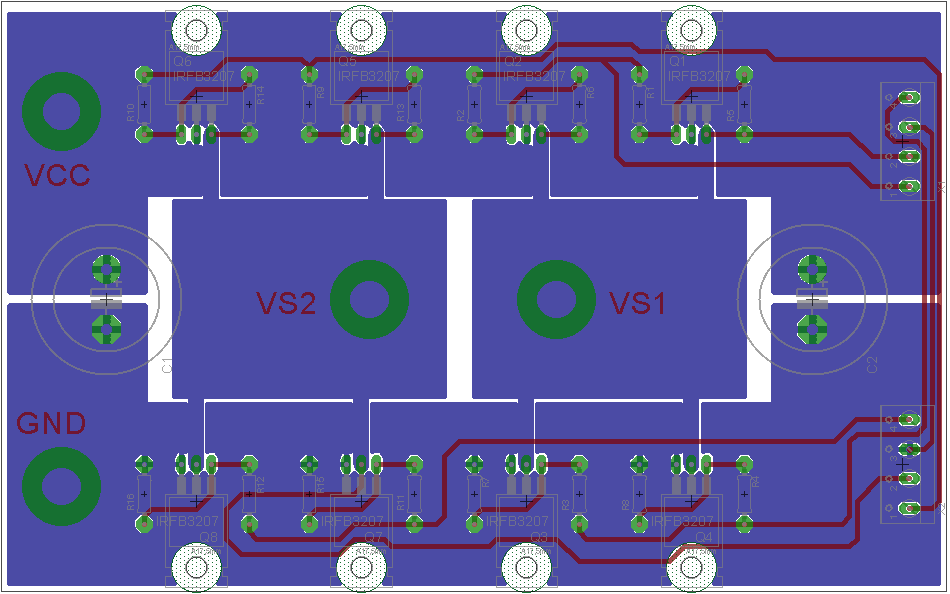

	Immagine pcb

	IP Logged
