Grazie Pinko ,ogni buona idea è ben accettata .

Per il tuo stadio finale ,puoi tranquillamente usare la schedina per creare la tua sinusoide.
Si potrebbero anche pilotare direttamente le tre fasi ,ma abbiamo pochi Pin liberi per il controllo.

Adesso mi sto dedicando al miglioramento del firmware ,aggiungendo le protezioni e il codice sblocco rendendolo completamente utilizzabile .
Per ora con l'ultimo firmware condiviso abbiamo raggiunto un buon risultato .
Accoppiato anche dalla protezione nativa di sovracorrente lo rende molto robusto (io non sono riuscito a romperlo  )
Mi piacerebbe a breve sostituire la shunt con un hall e monitorare anche gli Spike direttamente dalla schedina ,liberando il ponte da questo controllo.
Consentirebbe di usarlo con tutti i possibili ponti  (realizzati o recuperati) mantenendo le principali protezioni .

Il nuovo firmware (lo carico la prossima settimana ...non sto' a casa) ,ha le soglie di intervento per sotto tensione ...sovra ...e sovraccarico, impostabili direttamente con la stessa seriale che si usa come monitor .

Poi più avanti passeremo al nextion

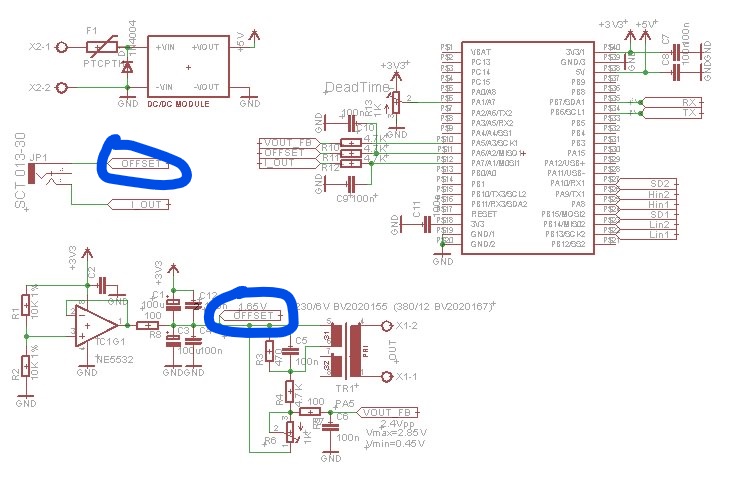

Quali dei due segnali è connesso al micro??
Sono entrambi OFFSET; ma uno del comparatore è lo stesso del sensore?

Non capisco bene il disegno...Il cavo I_OUT cosa rappresenta?

grazie lemax

prezioso aiuto...

Io sto realizzando il circuito finale con alcune mie modifiche riguardo lo stadio pilota...

UP 2?

Ciao ragazzi...

Il tempo è troppo poco ultimamente ma con gioia posso dirvi che il progetto va avanti e con mia sincerità vi dico anche che l'aiuto presente nella sua realizzazione è indirizzato a "lemax".

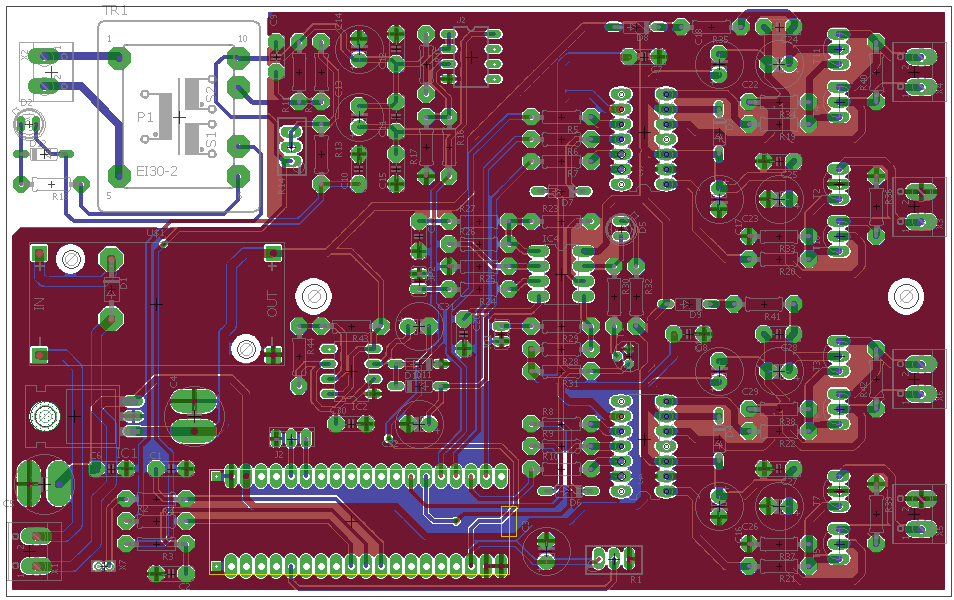

Posso solo dire che dedica tutto se stesso nel realizzare un PCB davvero elaborato...
Ordinato, preciso e contiguo...
Grazie mille del capolavoro...

Per chi ne fosse a conoscenza, sapete dirmi di qualche ditta in ITALIA che produce PCB a doppia e singola faccia??

Farlo a mano richiede tempo e professionalità...Anche perché occorre avere tutto perfettamente allineato...

Attendo vostra notizia e buon fine settimana...Saluto tutti quanti

Grazie a lemax

Non ho parole ....UAO che fantastico PCB .
Xardas i miei complimenti per l'ottimo lavoro e grazie a lemax per i preziosi supporti tecnici.

Vedo e lo rivedo ...bellissimo .
Certo mi gusterebbe anche lo schema ...se non volete farmi impazzire sbirciando i collegamenti  .

Per il Micro ,hai seguito l'ultimo schema ?
Se devi ancora apportare qualche modifica puoi aggiungere l'uscita fan e l'ingresso NTC ,ma credo di non aver postato lo schema ...devo provvedere

lemax74 wrote on 20.08.17 at 09:49:50:



Mi farebbe piacere portarlo a fine

Senti ma per mia insaputa...Come fai a ordinare un PCB da internet?
Bisogna capire i parametri della scheda da progettare e poi dal file nativo, crearne uno in Gerber...
Ma che si tratta?? Mi sento un completo ignorante qui
