Realizzare un trasformatore switching (Read 44971 times)

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Realizzare un trasformatore switching 29.06.17 at 17:43:46	Print Post
	Ciao a tutti apro questa discussione per capire come funziona un trasformatore switching. In questa pagina possiamo parlare di come costruire un avvolgimento su un nucleo in ferrite a E con tutte le varie funzione. E ovio che ci vuole una scheda oscillatore a onda quadra variabile da 40/60 khz dopo 4 mosfet canale N e un amperometro da 10 ampere e quattro diodi ad alta velocita e qualche lampada tipo faro della macchina da 12 oppure 24 volt da 180 w e per ultimo un nucleo a E in ferrite il tutto per fare le varie prove. Quando volete possiamo iniziare

	Ciao a tutti
	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #1 - 29.06.17 at 19:14:13	Print Post
	Io torno a casa lunedì ....e ho qualche nucleo da provare

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà)
	YouTube IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #2 - 29.06.17 at 19:36:30	Print Post
	Bene intanto buon divertimento se sei in ferie,oppure buon lavoro se stai lavorando.

	Ciao a tutti
	IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #3 - 29.06.17 at 19:42:57	Print Post
	Dimenticavo ci vuole pure un buon alimentatore da 12 variabile a 15 volt 15 ampere ,ma va bene pure uno fisso da 12 volt 10 ampere.va bene pure uno da 24 volt 10 ampere.

	Ciao a tutti
	IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #4 - 29.06.17 at 19:59:29	Print Post

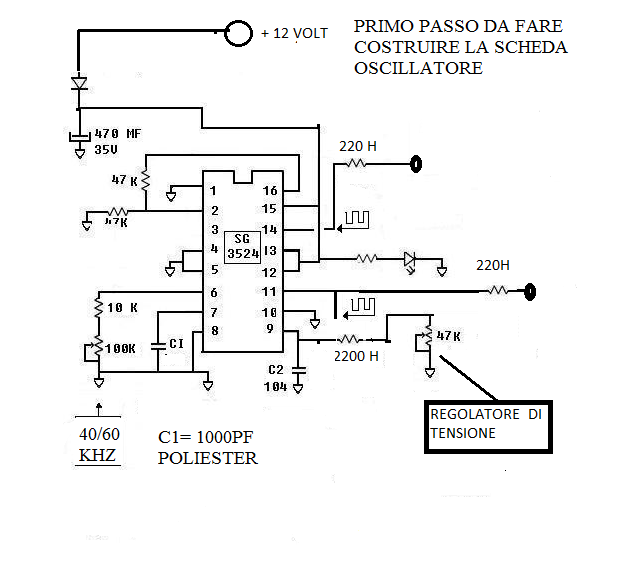

	Detto ciò dobbiamo fare il primo passo . Bisogna costruire questa scheda oscillatore come da schema,oppure altri tipologia di oscillatore . Da notare che se avete un SG 3525 va bene pure basta cercare sul web si trovano parecchi schemi in merito. Da parte mia vi allego il mio schema.

	IP Logged

Pinko Senior Member Offline New EALab Member Posts: 295 Location: Malvito Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #5 - 30.06.17 at 00:09:45	Print Post
	Ciao Cavallino, bellissima idea, ci voleva proprio, i nuchei a me non mancano, E56, E66 due gia avvolti 310-48, 310-56 e altri vuoti, mosfet a volontà. Push pull o ponte?

	"fatti non fummo a viver come bruti ma per seguir virtute e canoscenza"
	IP Logged

Hugo Full Member Offline Full EALab Member Posts: 228 Location: Brasil Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #6 - 30.06.17 at 01:39:01	Print Post



	IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #7 - 30.06.17 at 17:21:57	Print Post
	Pinko wrote on 30.06.17 at 00:09:45: Ciao Cavallino, bellissima idea, ci voleva proprio, i nuchei a me non mancano, E56, E66 due gia avvolti 310-48, 310-56 e altri vuoti, mosfet a volontà. Push pull o ponte? Bene Pinko quando hai la scheda pronta possiamo incominciare Se ti e possibile allega qualche foto sul tipo di nucleo che hai.

	Ciao a tutti
	IP Logged

Pinko Senior Member Offline New EALab Member Posts: 295 Location: Malvito Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #8 - 01.07.17 at 08:55:45	Print Post

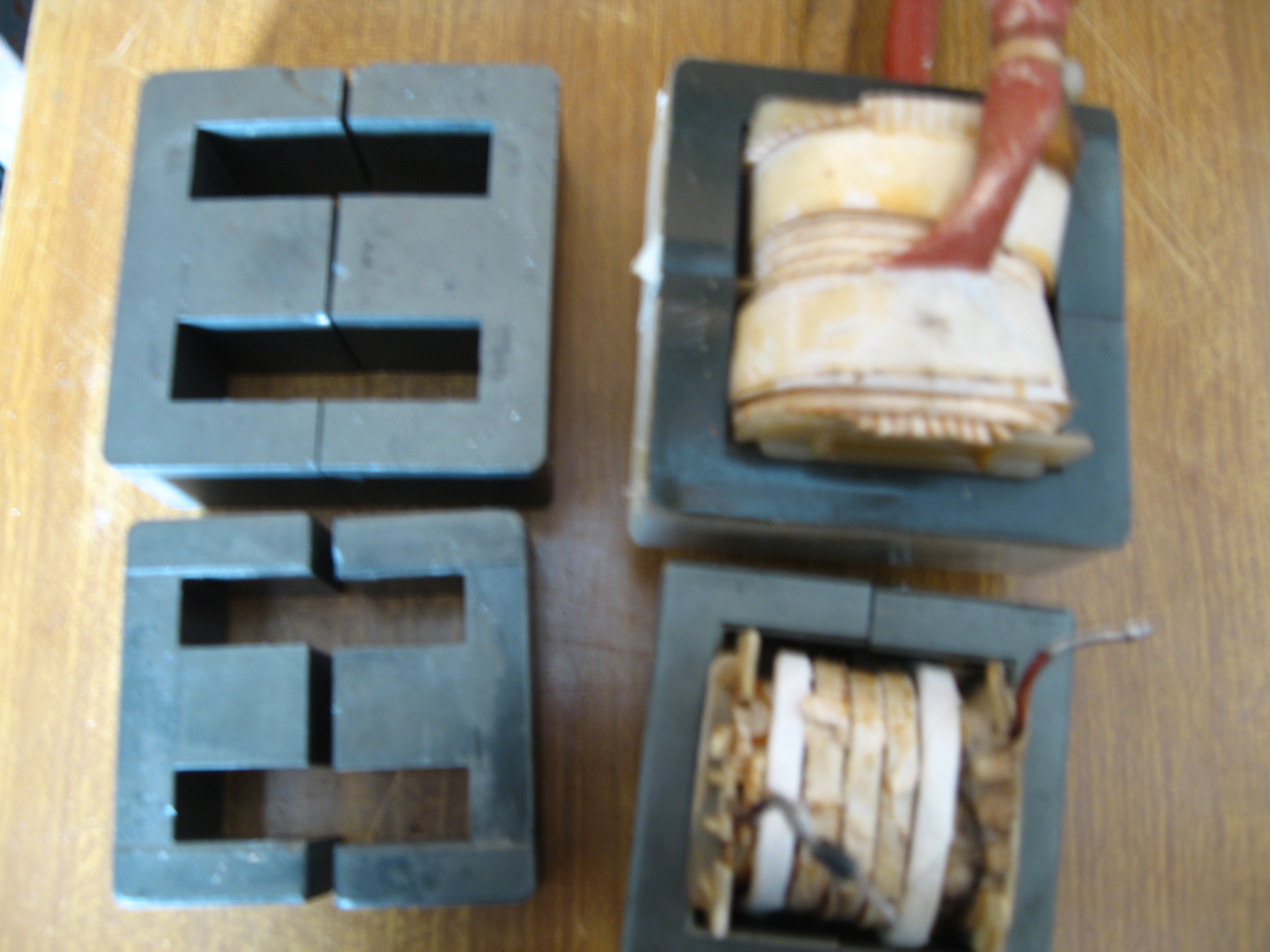

	cavallino wrote on 30.06.17 at 17:21:57: Se ti e possibile allega qualche foto sul tipo di nucleo che hai. E66, E65 ne ho ache di più piccoli

	IMG_0230.JPG ( 1364 KB \| Downloads ) "fatti non fummo a viver come bruti ma per seguir virtute e canoscenza"
	IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #9 - 01.07.17 at 09:24:05	Print Post
	Con questi trasformatore ci poi ricavare qualcosa di utile Con il E 65 si può arrivare intorno a 500/600 w E con il E 66 poi arrivare a 600/700 w,pero il tutto dipende da tipo di alimentazione che si da sul primario

	Ciao a tutti
	IP Logged

Pinko Senior Member Offline New EALab Member Posts: 295 Location: Malvito Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #10 - 01.07.17 at 10:27:47	Print Post
	cavallino wrote on 01.07.17 at 09:24:05: Con questi trasformatore ci poi ricavare qualcosa di utile Con il E 65 si può arrivare intorno a 500/600 w E con il E 66 poi arrivare a 600/700 w,pero il tutto dipende da tipo di alimentazione che si da sul primario Così poco? pensavo di più! ho un inverter solare (che devo riparare) 3000VA 2400W 24V 400DC dichiarati, che devo riparare, guardando il converter DC ha come ferrite proprio una E56. Comunque si sono ricordato di avere una schedina con l'SG3525 completa di tutto il necessario per un DC DC.

	"fatti non fummo a viver come bruti ma per seguir virtute e canoscenza"
	IP Logged

cavallino God Member Offline -------- Posts: 1234 Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #11 - 01.07.17 at 14:13:45	Print Post
	In ogni caso ti faccio presente che un E 55 come potenza massima da 400 w,e vedi che non sono pochi 400 w,sempre in riferimento alla tensione Ritornando all'inverter solare da 3000 w,che poi effettivi sono 2400 che tipo di trasformatore usa e quando ne sono che lavorano a coppia. In ogni caso se hai la schedina poi vedere la potenza di un trasformatore che ti da, cosi ti poi fare convito sul reale come mettono in commercio questi benedetti inverter che poi non corrispondono mai su ciò che dichiarano.

	Ciao a tutti
	IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #12 - 01.07.17 at 15:05:41	Print Post
	Il mondo degli switching ..... C'è l'EP solar che monta un doppia E di ridicole dimensioni ..eppure riesce a erogare 3000W !!! Mi chiedo a che frequenza lavora ... Credo molto alta ...ma quanto

	Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà)
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #13 - 01.07.17 at 15:11:34	Print Post

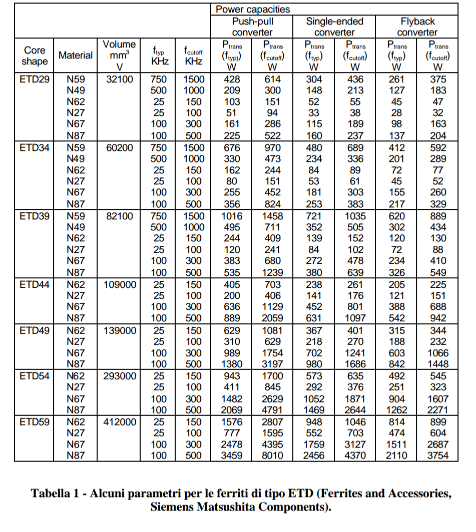

	Documento interessante ... https://www.google.it/url?sa=t&source=web&rct=j&url=http://www.introni.it/pdf/Ca... Con una tabella ben fatta ..

	2017-07-01_15_12_02.png ( 174 KB \| Downloads ) Il Tempo non lo vede nessuno,il lavoro lo vedono tutti (Mamma) Impara a rubare con gli occhi (Papà)
	YouTube IP Logged

ElettroshockNow Forum Administrator Offline yottawatt Posts: 3920 Location: Roma Gender: Zodiac sign:	Re: Realizzare un trasformatore switching Reply #14 - 01.07.17 at 15:17:44	Print Post
	Da come si vede la configurazione push Pull ...stessa adottata da cavallino è la vincente per poter sfiorare al meglio i trasformatori in ferrite ... Mi chiedo ...100khz sono ancora gestibili per noi comuni mortali ? Perché fanno gola i 3500W dell'ETD59 .... Avere visto a 500Khz ....8Kw!!!! ...impensabile per un aitocostruito
